Primeros pasos con Arduino - motor Servo (3 / 5 paso)

Paso 3: Conecte el servomotor

El siguiente trabajo es conectar el motor cinemático. Hay dos tipos comunes de servo:

  • Blanco/rojo/negro cableada de servo
  • Rojo/naranja/marrón cableado de servo

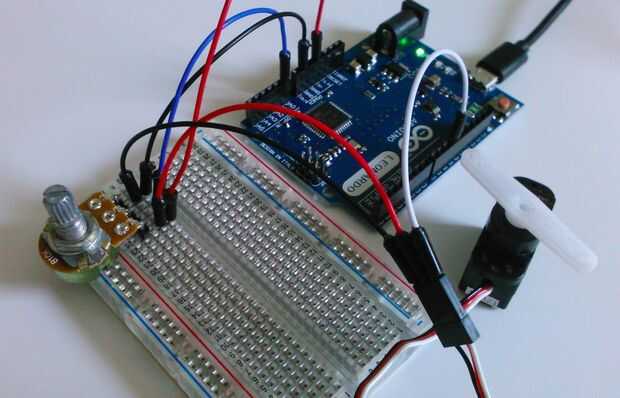

Si el servo tiene los cables blanco, rojo, negro, luego conectarlo como sigue (ver foto arriba):

  • Cable blanco conecta con el pin digital 11 en arduino
  • Cable negro se conecta al pin GND de potenciómetro
  • Cable rojo se conecta al pin de 5v potenciómetro

Si el servo tiene los cables naranja/marrón, luego conectarlo como sigue:

  • Cable naranja se conecta al pin digital 11 en arduino
  • Cable marrón se conecta al pin GND de potenciómetro
  • Cable rojo se conecta al pin de 5v potenciómetro
