Primeros pasos con Arduino - semáforo cambia (3 / 5 paso)

Paso 3: Conectar tu LED

El siguiente paso es conectar tu LED. Dependiendo del tipo de LED utiliza, puede que necesite agregar algunas resistencias tal como se describe en el paso 1 de este instructivo. Una vez listos tus LEDs...

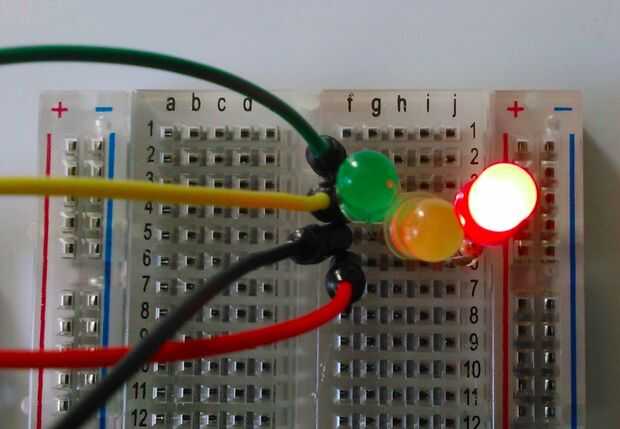

Conecte el cable rojo de la clavija 1 en el arduino a la pata positiva (larga) del LED rojo.

Conecte el cable amarillo del pin 2 de arduino a la pata positiva (larga) de amarillo/ámbar LED.

Conecte el alambre verde de pin 3 en el arduino a la pata positiva (larga) del LED verde.

Conecte el las patas negativas (cortas) sobre los LED a uno de los pines de tierra (GND) en el arduino.

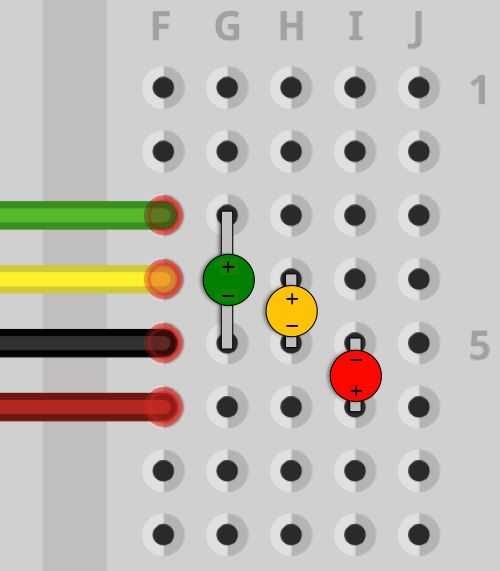

Vea el diagrama esquemático de una configuración de LED que utiliza el mínimo número de alambres

(prestando especial atención a los + y - las muestras en cada LED)
