¿Paso 2: Qué consejo puedo utilizar?
A través de los años, ha habido muchas revisiones de la placa Arduino. Revisaremos algunas diferencias claves entre las tablas. Puedes ver un resumen completo de todos los productos de Arduino aquí: www.arduino.cc/en/Main/Products
Aspectos básicos:
Estos tableros son bueno para comenzar con y para la programación en basic.

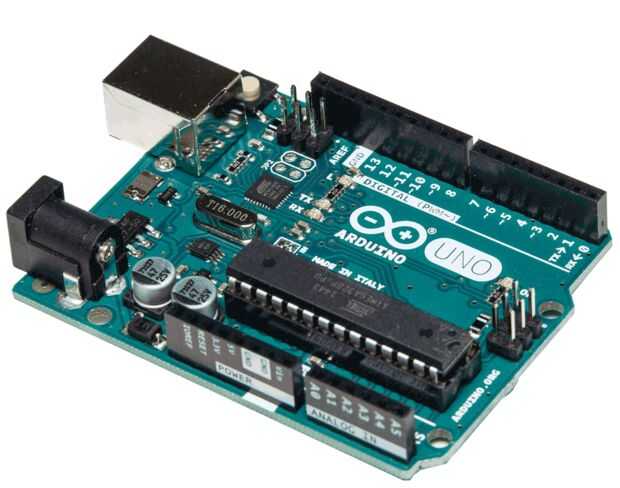

Arduino Uno- ¡ Ahora!
Esta es la tabla básica de principiantes. Tiene 14 entradas/salidas digitales (6 de los cuales pueden ser pines PWM), 6 entradas analógicas y un reloj de 16MHz. Esto permite a la interfaz con una variedad de sensores y aplicaciones. La ONU opera a 5V y puede ser alimentada mediante el puerto USB, o puede tomar un voltaje de entrada de 6-20V (recomendado 7-12) en el pin Vin. El pin de 5V puede suministrar 1A máximo para alimentar salidas y sensores externos, si se requiere más entonces necesita una fuente de alimentación externa. Si intentas dibujar más 1A entonces, la Junta se dañará. El Arduino Uno mide 2,7" 2,1".

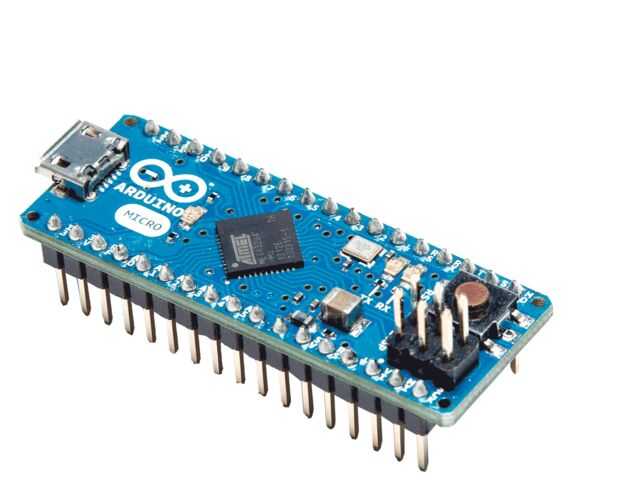

Arduino Micro- ¡ Ahora!
El Arduino Micro es un pequeño control para cuando el espacio es una prima en su proyecto. Mide 0,7" 1.9". El Arduino Micro tiene muchas de las mismas características que el Uno, con algunas diferencias. El Micro tiene 20 pines de entrada/salida digitales. 7 puede utilizarse como pernos de PWM, 12 entradas analógicas. La comunicación serial con la computadora se realiza de forma diferente, consulte la placa de Arduino Leonardo para más detalles.
Arduino Pro/Pro Micro
El Arduino Pro es un tablero con algunas variantes. El Pro es un tablero de tamaño completo, compatible con los varios escudos. El Mini Pro mide 0,7" de 1,3", que es perfecto para pequeños proyectos. Cada placa viene en un 5V y 3.3V versión. Hay no a la Junta, que hace un poco más difícil de usar para la creación de un prototipo, pero le da más flexibilidad cuando se suelda la Junta en el proyecto. El Arduino Pro tiene muchas de las mismas características que el Uno, con algunas diferencias. Los 3.3V versión funciona con un reloj de 8 MHz 5V tiene un reloj de 16 MHz. Para la entrada de energía, necesita 3.3-12V para el 3.3V Junta y 5-12V para el tablero de 5V.
Arduino Nano
El Arduino Nano se utiliza para cuando se desea que el tamaño de un Arduino Micro, pero la funcionalidad de un Uno. Tiene 14 pines de entrada/salida digitales (6 pueden ser PWM), 8 entradas analógicas y un reloj de 16MHz. Funciona con 5V, teniendo una tensión de alimentación de 12V 7. Mide 0,73 "x 1,7".
Placas más avanzadas:
Estas placas han avanzado más características para sus próximos proyectos a nivel.
Arduino Mega- ¡ Ahora!
El Arduino Mega utiliza para proyectos con un montón de entradas y salidas. Las especificaciones son las mismas que el Arduino Uno, pero cuenta con 54 entradas/salidas digitales (14 puede ser PWM), 16 entradas analógicas y 4 UARTs para comunicación serial. Mide 2,1" por 4".
Arduino Leonardo- ¡ Ahora!
El Arduino Leonardo tiene las mismas características que el Arduino Micro. La gran diferencia entre el Micro Leonardo y todos los tableros, no es chip externa de programación USB. Todo es construido un controlador. Esto permite estas tarjetas para conectarse a través de un "Puerto Virtual COM" y permite la Micro Leonardo para comunicarse como un teclado y ratón para el ordenador. Esto también significa que a diferencia de las otras tarjetas, no es ningún reset cuando se abre el puerto serie. Para la depuración de sus programas, necesita hacer soluciones para ver la Serial.prints() en su rutina de setup().

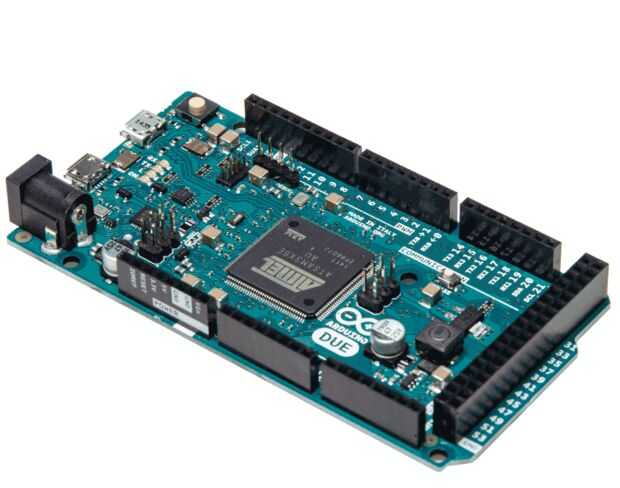

Arduino Due- ¡ Ahora!
La debida de Arduino es la más grande y más malo de los tableros. La diferencia más importante entre esta placa y los otros es que funciona a 3.3V, 5V no. Esto significa que necesita circuitería externa esta interfaz con sensores 5V regular. Usted puede todavía entrada 7-12V, pero los pines de entrada/salida requieren 3.3V. La debida de Arduino es el tamaño de un Mega, 2,1" por 4". Cuenta con 54 entradas/salidas digitales (12 puede ser PWM), 12 entradas analógicas y 4 UARTs para comunicación serial. Se ejecuta en un procesador de 32 bits, funcionando a 84MHz. Esto le permite hacer cálculos más grandes (4 bytes a la vez, sino 2), más de 5 veces más rápido entonces las otras tarjetas Arduino. Esto hace que los programas de correr hasta 10 x más rápido. La debida también tiene un número ilimitado de pines de interrupción, debido al segundo procesador, lo que le permite obtener más retroalimentación del mundo que lo rodea.
Arduino Ethernet- ¡ Ahora!
La placa Arduino Ethernet es como un Arduino Uno con un escudo de Ethernet construido en él. También es un micro lector de tarjetas SD en. Tiene el mismo número de entradas y salidas como la ONU, pero 4 son utilizados para la comunicación con el sistema de Ethernet, y 4 se utilizan para el lector de SD. Esto deja 6 disponibles entrada/salidas digitales (4 pueden ser PWM) y 6 entradas analógicas. Usando el puerto ethernet, puede conectar esta placa a internet para abrir un nuevo mundo de posibilidades para sus proyectos.
Arduino Yun
El Arduino Yun es una tarjeta muy especial. En primer lugar, es una combinación de dos procesadores. Un procesador ejecuta los programas de Arduino, y el otro procesador corre una distribución Linux que le permite escribir shell y python scripts. En segundo lugar, se ha construido las capacidades Wi-Fi y Ethernet, para hacer más fácil conectar sus proyectos para internet. Por último, tiene un lector de tarjetas SD para ampliar el espacio de almacenamiento de información de los programas. El Yun tiene 20 pines de entrada/salida digitales (7 puede ser PWM), 12 entradas analógicas y un reloj de 16MHz. Mide 2,09" por 2,87".
Ahora que hemos pasado por todas las placas Arduino, es tiempo de pasar a configurar el software!
