Paso 1: Cabezales de perno para soldar
Como dije en la introducción, en este paso no explicamos cómo soldar porque sería el tutorial demasiado largo y, sobre todo, porque ya hemos cubierto este tema en nuestro primer tutorial. Por lo tanto, mire si usted quiere saber más sobre soldadura.
Cabezales de soldadura
Vamos a hacer una lista de los pasos necesarios para soldar correctamente encabezados a BTE13-010:

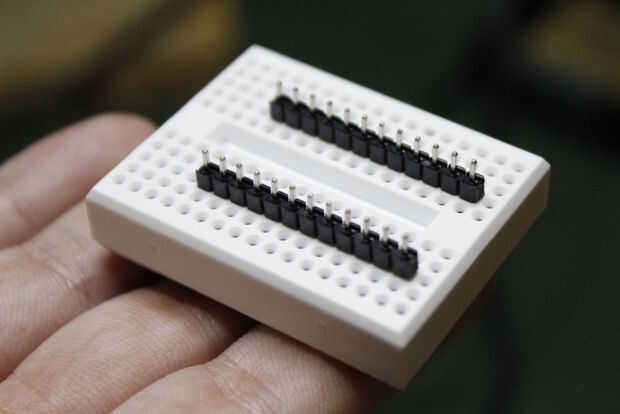

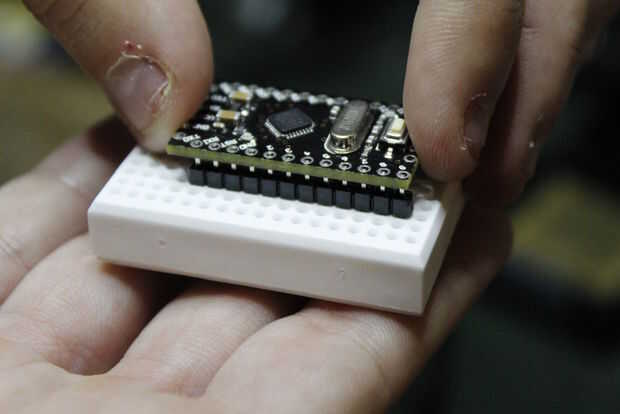

- Cabezales de soldadura puede ser bastante fácil si usted toma ventaja de un protoboard. Pon en él y luego Arduino sobre conectores.
- Cepillo cojines con flujo de estañado.

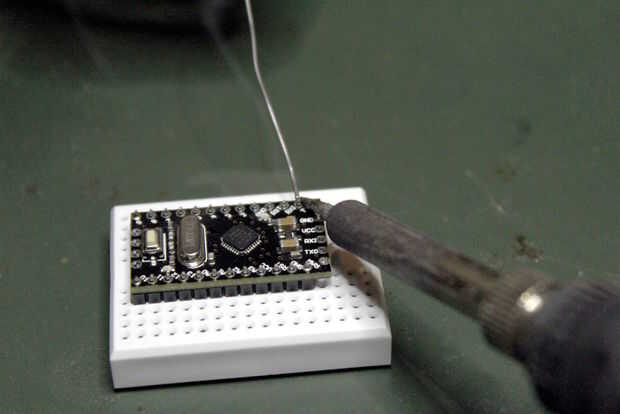

- Mientras que Arduino se coloca en la placa, sólo empalmes de la soldadura el cuatro vértice. ¿Por qué sólo cuatro vértices? Porque la placa está hecha de plástico y si usted lo golpea accidentalmente con su hierro de soldadura punta a dañarlo.

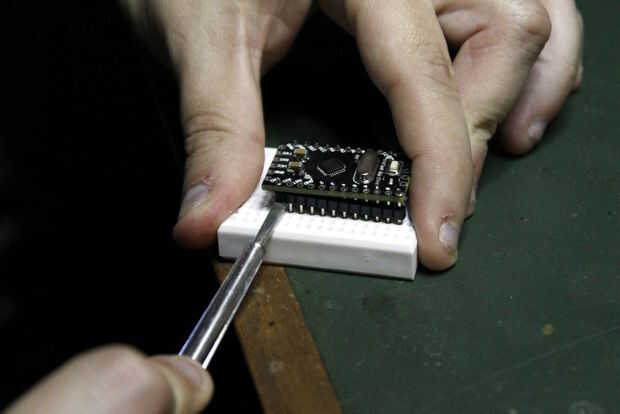

- Tomar Arduino (y sus encabezados por supuesto!) de la placa con un destornillador de cabeza plana.

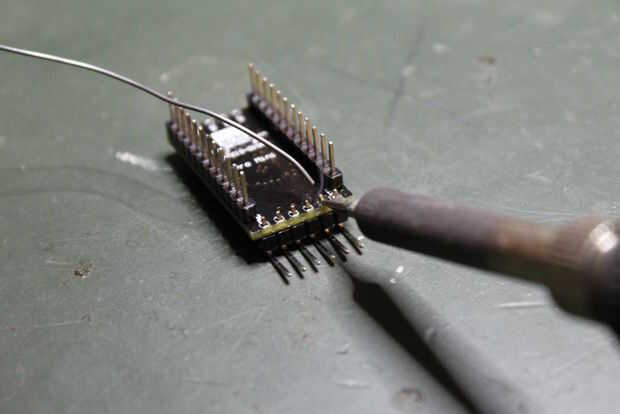

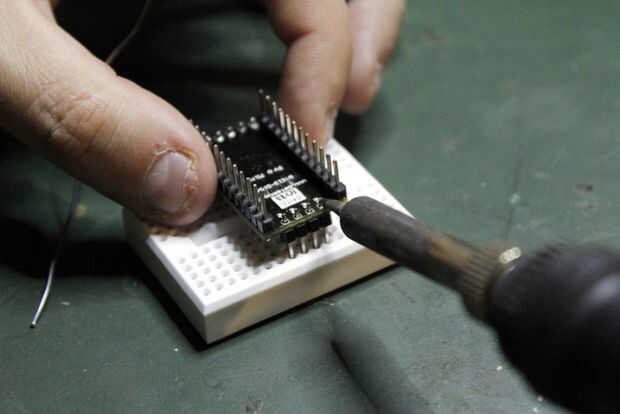

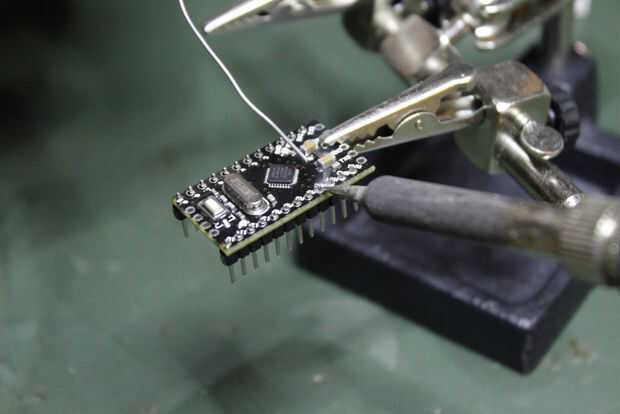

- Vaya a soldar. Una tercera mano va a simplificar esta operación.

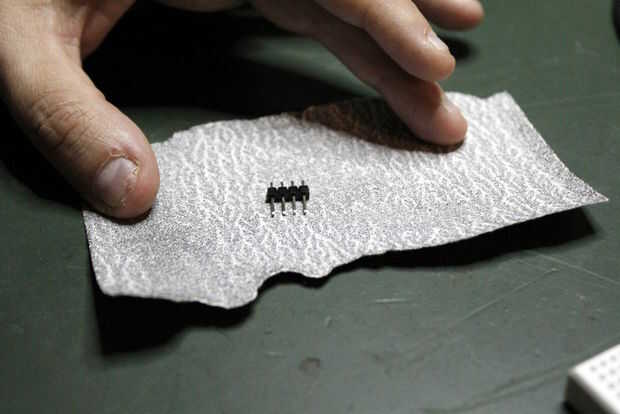

- La cabecera analógica no cabe por el botón reset. Utilice papel de lija para que la cabecera analógica más delgado.

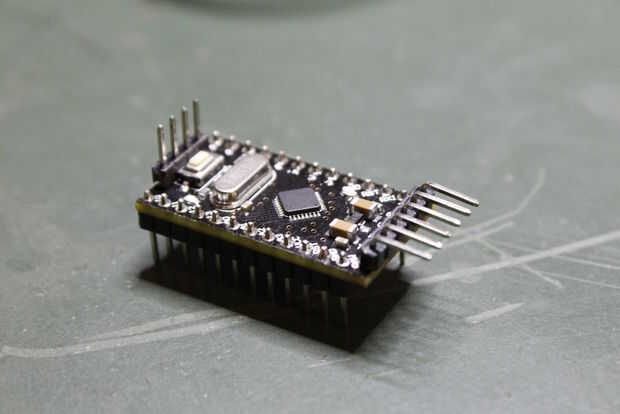

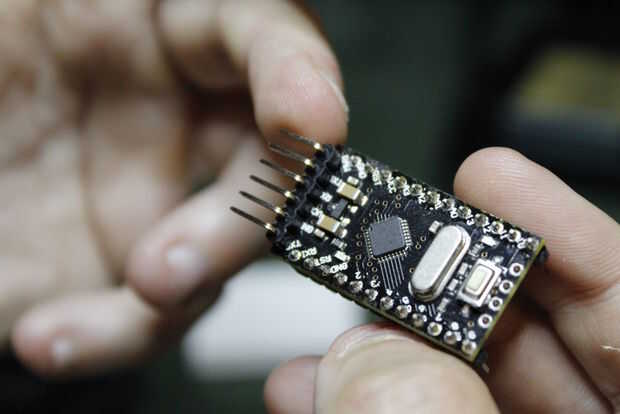

- La última cabecera de la soldadura
Bueno, de hecho!
Comprobar uniones de doble soldadura y vaya al paso siguiente.
