Primeros pasos con BTE13-010 - clon de Arduino Mini (2 / 4 paso)

Paso 2: BTE13-010 y CH340G el cableado

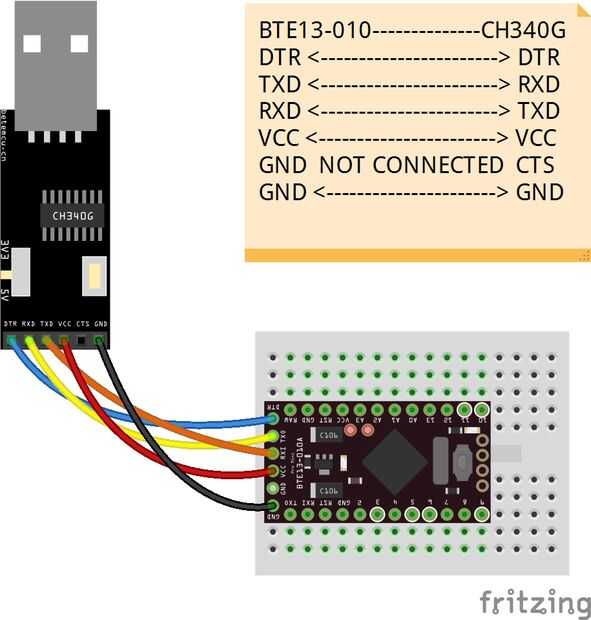

Ver el esquema de Fritzing conectado o siga las instrucciones a continuación para conectar el clon de Arduino con el convertidor de serial a USB:

Ten cuidado, no conectar TXD TXD (o el RDX con RDX)! Para saber por qué, lea a esta guía comprensible por Sparkfun sobre comunicación serial.

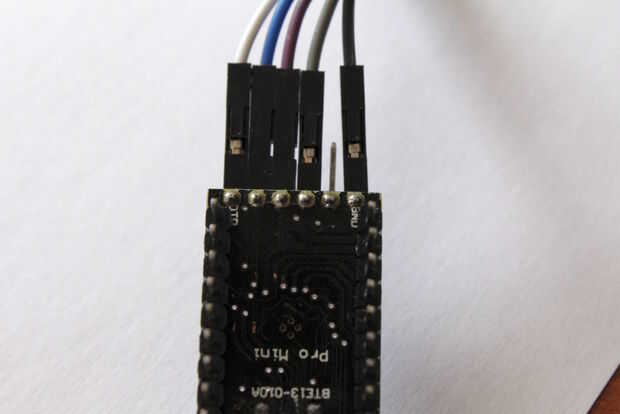

Tenga en cuenta que la serigrafía DTR y GND del BTE13-010 se coloca debajo de la Junta.

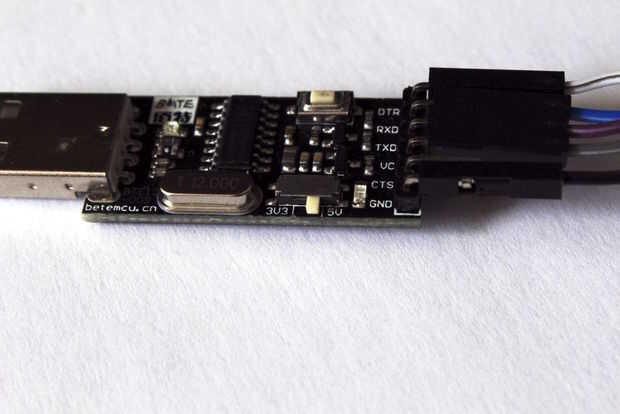

Antes de conectar el convertidor USB-serial, se conmute a la tensión adecuada. puede ser 3,3 o 5 v, según el modelo de clon de Arduino. Nuestro puede trabajar tanto en 5V y 3.3V.
