Paso 13: esquemas
¿
Quería asegurar 100% de éxito para cualquier persona de este proyecto, por lo que hemos creado un kit, pero han recibido un montón de estímulo positivo para también proporcionar un esquema para aquellos que quieren tomar una foto en "rodando su propio" Mini computadora de bolsillo.
El cerebro (CPU) detrás de la Mini computadora de bolsillo es un microcontrolador Parallax P8X32A, así que agarrar tu tabla favorita de hélice y cavar!
Usaremos los siguientes pines de I/O para dispositivos conectados:
- P0 - P3 SD o microSD conexión
- Opcional de P5 iR conexión
- P6 - P9 SRAN opcional 23K toma 256
- P10 - P11 audio conexiones
- Puerto de P12-14 opcional AVout/experimentador
- P24, conexión de mando clásico de Wii P25
- P26, P27 conexión de teclado PS/2
- Conexión VGA p16-P23
- P4 y P15 no utilizados
- EEPROM de Quickstart p28-29
- Comunicación de programación/USB P30-31

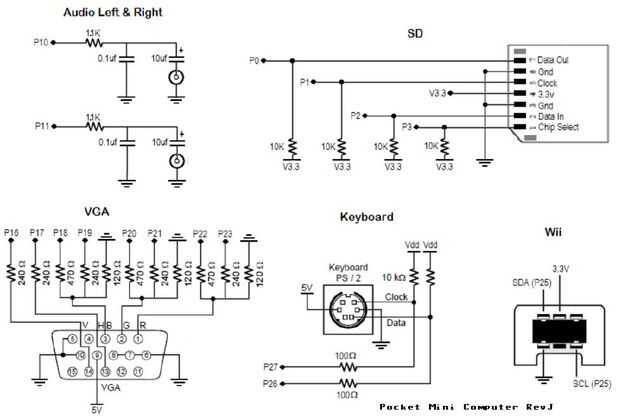

Esquemas de los circuitos de I/O usados en el equipo Mini de bolsillo.
Resolución más alta. Versiones en PDF del circuito de base y características extendidas también pueden ser Descargar.
Si te quedas atascado, no dude en saltar a los foros y preguntas!
Jeff
