Primeros pasos con el proceso y Arduino (control de registro de cambio de equipo) (2 / 3 paso)

Paso 2: Código de Arduino

Está bien. Ahora tenemos código en el proceso, así que lo siguiente que hacemos es crear el código de Arduino.

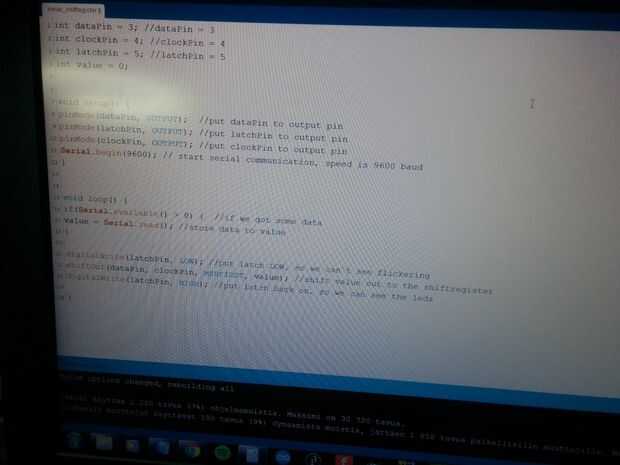

I´m no hacer video sobre él, pero i´m pegar el código aquí:

===================================================================================

int dataPin = 3; dataPin = 3

clockPin int = 4; clockPin = 4

int latchPin = 5; latchPin = 5

int valor = 0;

void setup() {}

pinMode (dataPin, salida); poner dataPin para alfiler de salida

pinMode (latchPin, salida); poner latchPin para pin de salida

pinMode (clockPin, salida); poner clockPin para pin de salida

Serial.Begin(9600); iniciar la comunicación serial, la velocidad es de 9600 baudios

}

void loop() {}

if(serial.Available() > 0) {//if tenemos algunos datos

valor = Serial.read(); almacenar datos a valor

}

digitalWrite (latchPin, bajo); poner cierre bajo, así que nos can´t ver oscilar

shiftOut (dataPin, clockPin, MSBFIRST, valor); valor de cambio a la shiftregister

digitalWrite (latchPin, HIGH); Vuelva a colocar cierre, para que podamos ver los leds

}
