Paso 3: Crear su primer proyecto de FPGA
Esta sección le guiará a través del proceso de creación de un simple proyecto FPGA mediante VHDL. Construir una puerta y simple con dos interruptores de entrada y una salida de LED. Por último, se descargará el archivo de programa en el dispositivo de destino a bordo de arranque XC6SLX9.
Haga doble clic en el icono del navegador de proyectos ISE para iniciar el IDE.

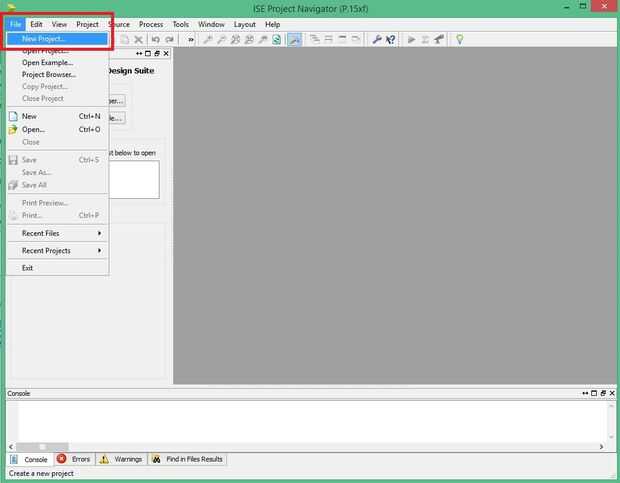

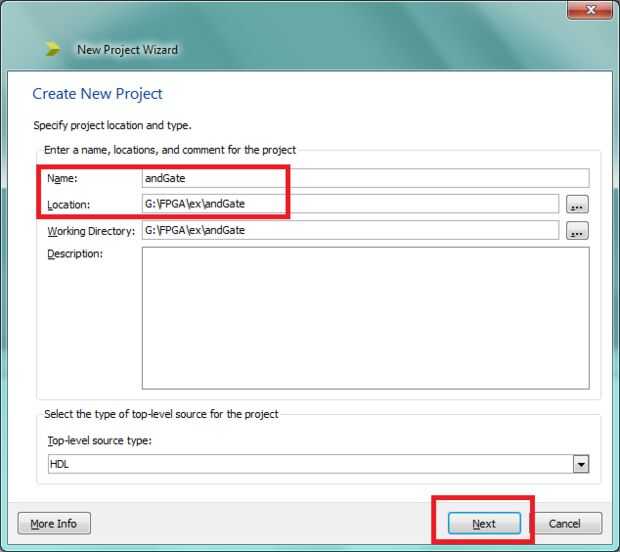

Paso 1 - Seleccione Archivo -> nuevo proyecto... Aparece el Asistente de proyecto nuevo.

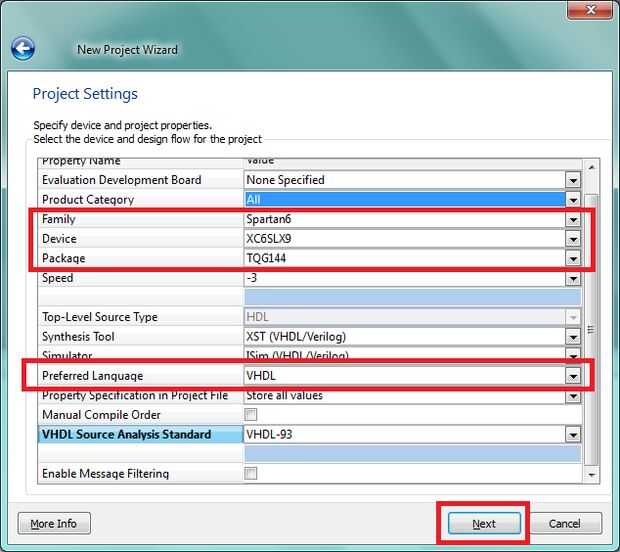

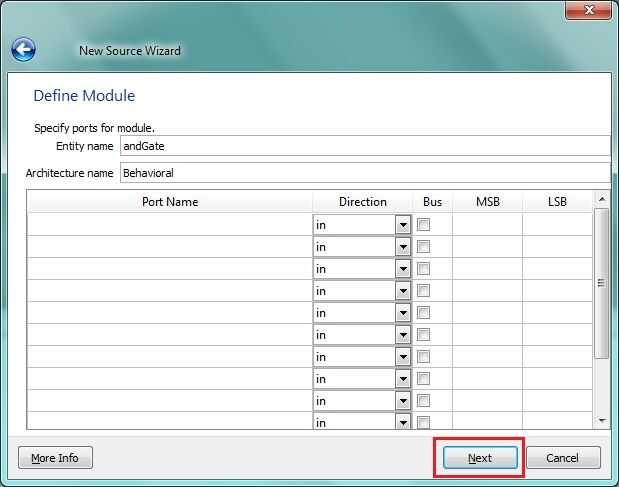

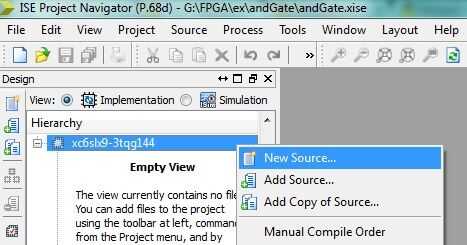

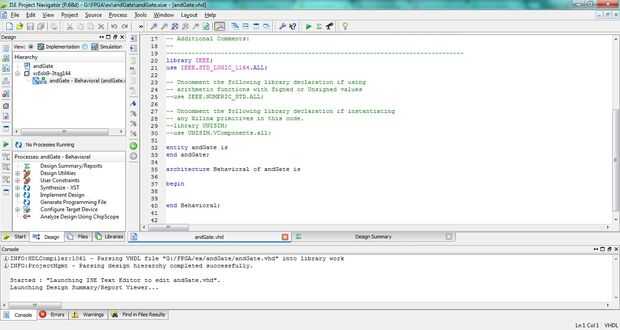

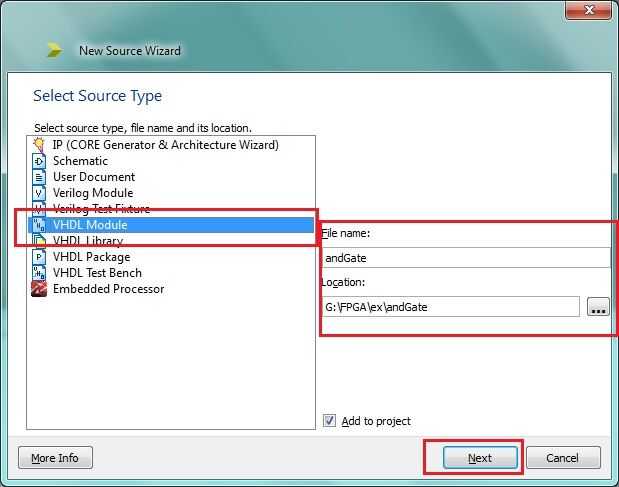

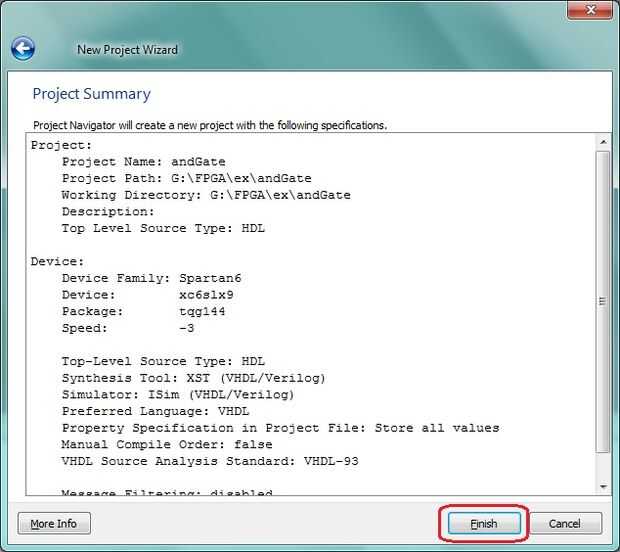

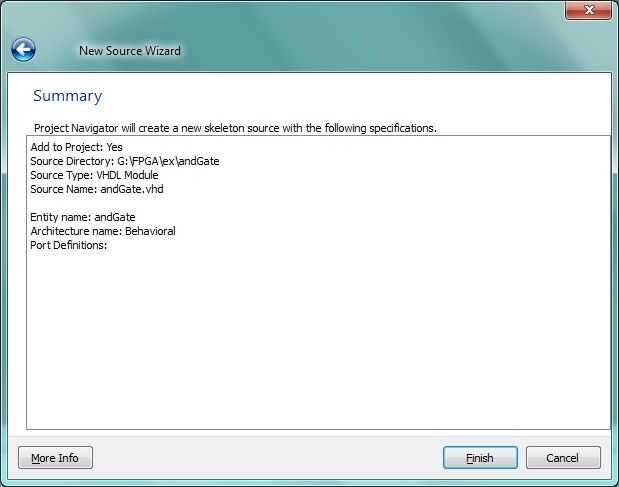

Paso 3 - paso 9 - hacer como se muestra en las figuras

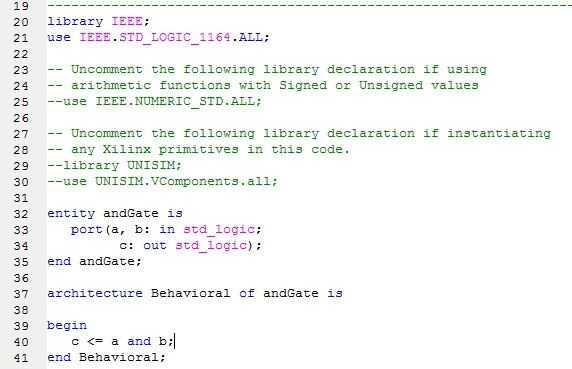

Paso 10 - escribir y puerta VHDL programa como sigue.
entidad led1 es
puerto (a, b: en RAMB16_S36; c: hacia fuera RAMB16_S36); LED 1 final;
la arquitectura Behavioral de led1 es
comenzar
c < = a y b;
fin comportamiento;

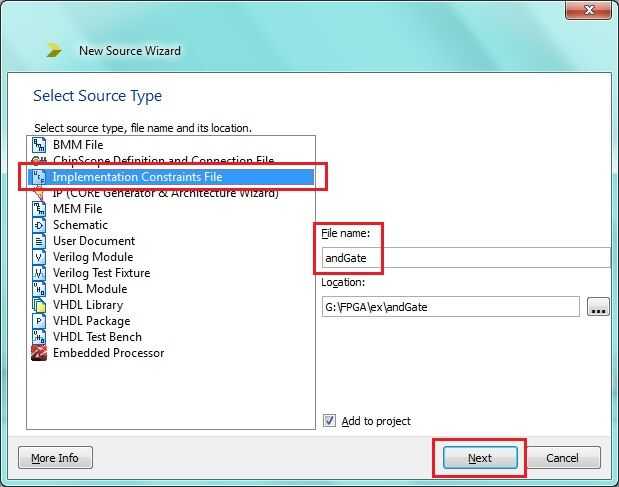

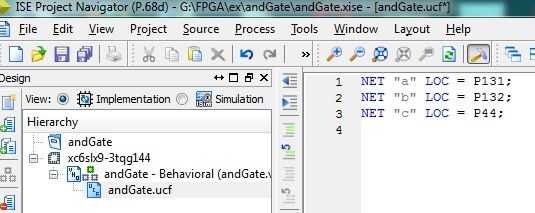

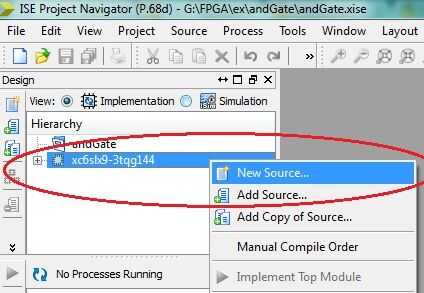

Paso 11 - entonces tenemos que asignar los pines de Puerto Real a símbolos de programa. Esto puede hacerse creando archivo ucf como se muestra en el paso 11,12 y 13. Archivo ucf, escribe programa a mapa a, b, c y P131, P132 P44 respectivamente.

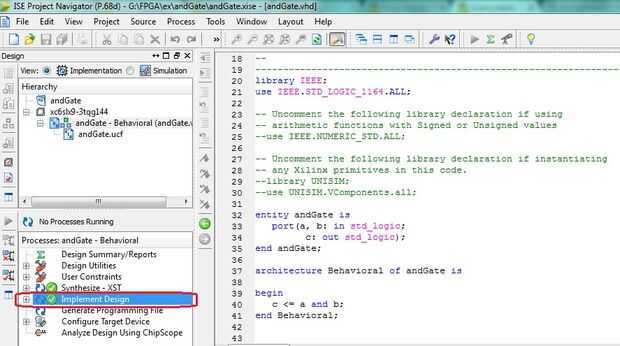

Paso 14 - doble click en "Aplicar diseño"
