Paso 4: Programar la FPGA
Ahora tenemos que programar el archivo de bits generada en FPGA. Voy a explicar este proceso en varios pasos de figuras como anteriormente.
Paso 01: ir a "Herramientas -> impacto" y luego abrirá la ventana de impacto como se muestra en la figura.

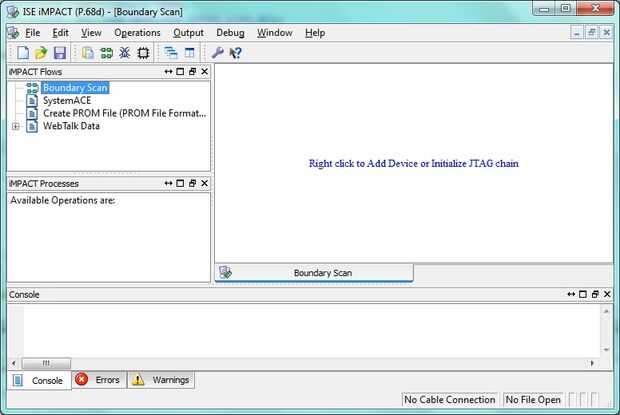

Paso 02: Entonces haga doble clic en "Scan de límite".

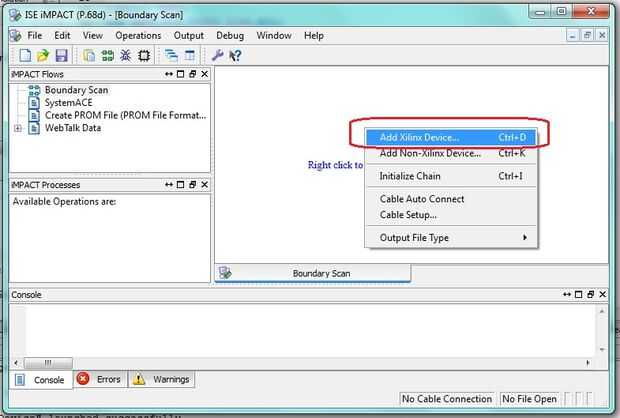

Paso 03: Haga clic derecho en el espacio de trabajo y seleccione la opción "Agregar dispositivo de Xilinx".

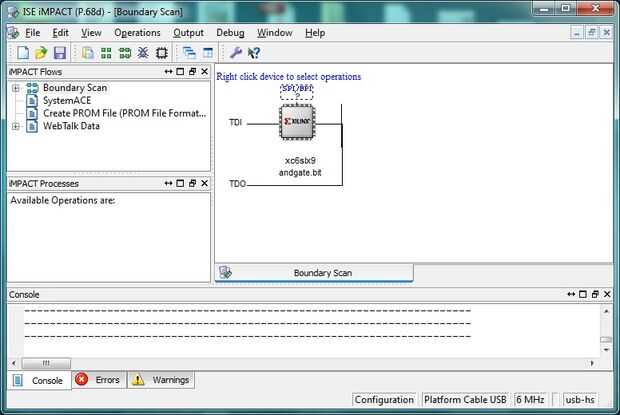

Paso 04: A continuación, abra el archivo "andGate.bit".

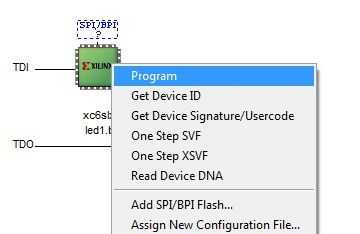

Paso 06: Haga clic derecho sobre el chip de color verde de Xilinx y seleccione la opción "programa".

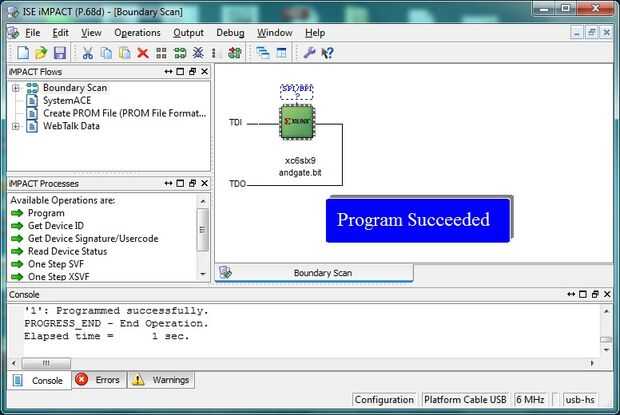

Después de terminar el programa le notificará por la caja de color azul como se muestra en la figura último.
Luego presione el BTN2 (P132) y BTN3 (P131) en el mismo tiempo y observar el estado del LED (P44).
