Paso 5: Descargue el programa en SPI Flash

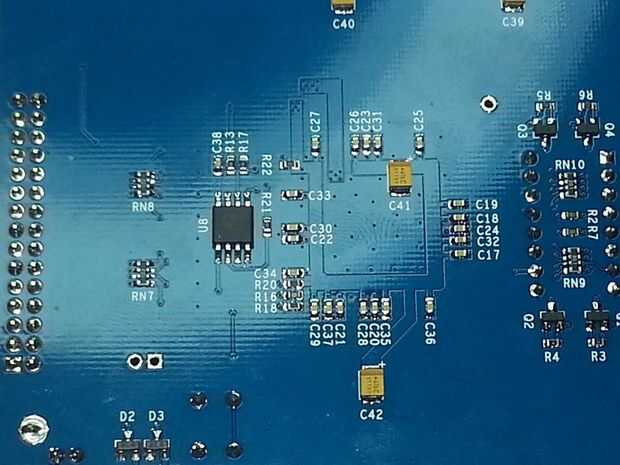

En los pasos anteriores, el archivo de configuración se descarga en el SRAM del dispositivo de destino. Como sabemos, el SRAM es un tipo de memoria volátil, que significa que se perderán datos almacenados en la SRAM cuando se quita energía. La Junta de arranque de XC6SLX9 tiene un SPI no volátil flash (W25Q64FV) para almacenar el archivo de configuración. Los datos se cargarán automáticamente en el dispositivo de SRAM de FPGA durante el encendido. Lo siguiente le mostrará cómo generar un archivo de baile y al flash SPI.

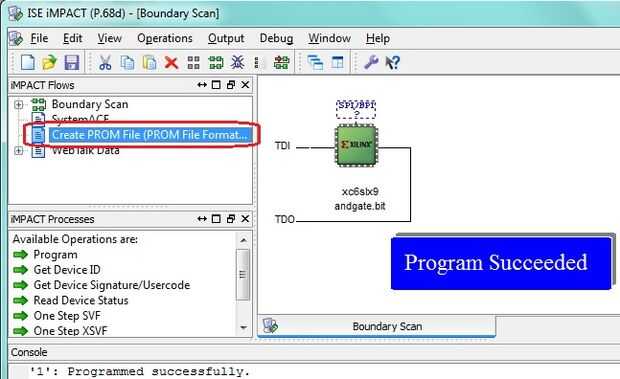

paso 01: haga doble clic en "Crear archivo de baile"

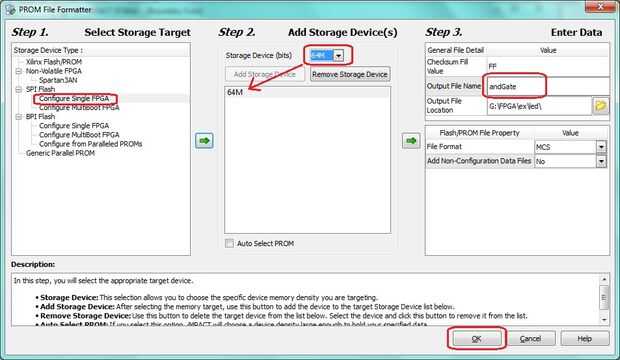

paso 02: configure los siguientes ajustes en la ventana "formateador del archivo del baile" como se muestra en la figura a continuación y haga clic en Aceptar.

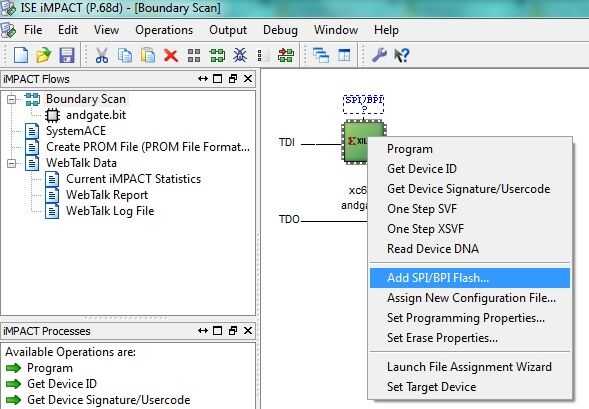

paso 05: haga clic derecho sobre el chip de Xilinx y opción de seleccionar "añadir SPI/BPI Flash".

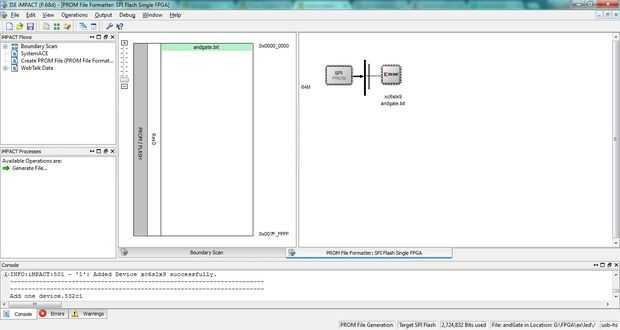

paso 06: ver para andGate.mcs archivo y abrirlo.

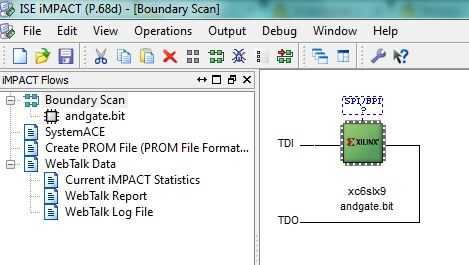

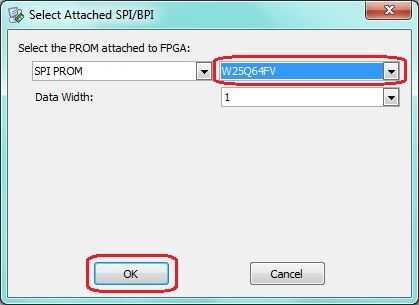

paso 07: modelo de chip Select Flash SPI. En este caso el modelo es W25Q64FV que tiene 64M de memoria.

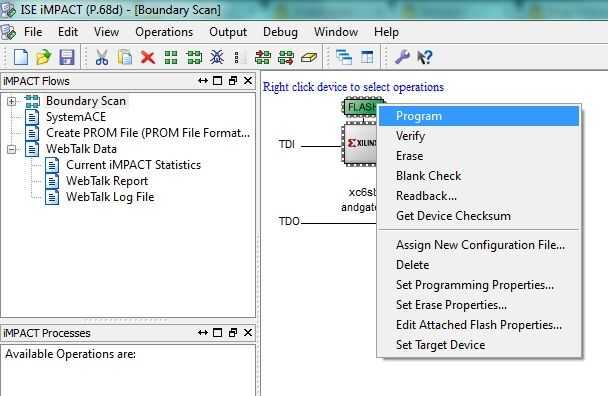

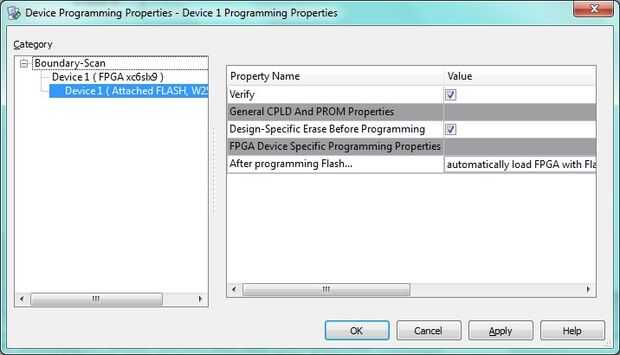

paso 08: haga clic derecho sobre el chip de FLASH y programar el dispositivo flash.
Entonces puede comprobarlo con tu tabla de inicio por el poder y luego en.
Disfrutar con la programación de FPGA!!!!
Descargar el programa completo desde abajo:
