Paso 8: Presentación de un segmento del dígito 7 Tutorial - 7
Una Exhibición de segmento siete, es una forma de dispositivo de pantalla electrónica para exhibir números decimales que se muestra una matriz de puntos alternativa a los más complejos.
Displays de siete segmentos se utilizan en relojes digitales, contadores electrónicos, calculadoras básicas y otros dispositivos electrónicos que Mostrar información numérica. En este tutorial usted aprenderá cómo utilizar un 7 segmentos Display con Arduino uno.
Podrás imprimir un número de 1 a 9 en el display de 7 segmentos del monitor serial!

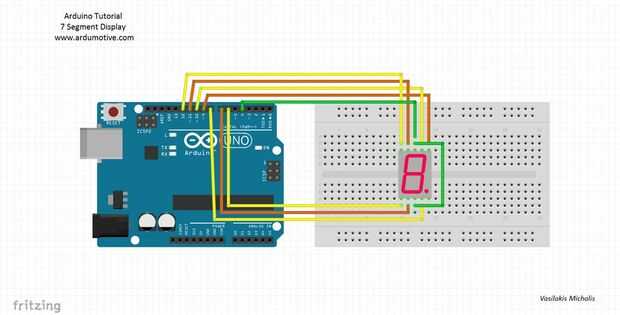

Las conexiones son fáciles, vea la imagen con el esquema del circuito de protoboard.

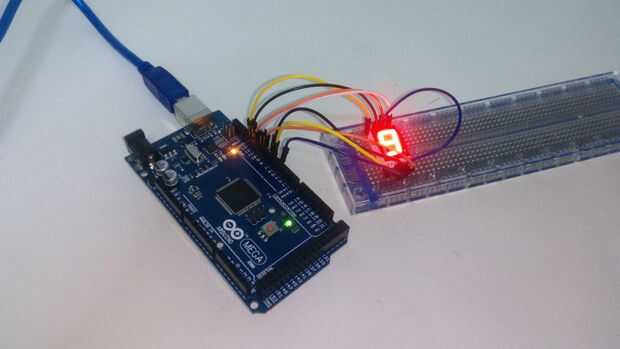

El esquema se hizo con la placa de Arduino uno, que no será un problema, también puede utilizar los pernos mismo con la placa Arduino Mega.

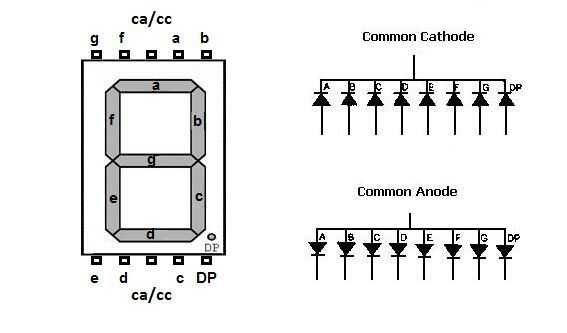

Pinout del display de 7 segmentos:
- 1 - "E" - Arduino pin 6
- 2 - "D" - Arduino pin 7
- 3 - "CC" - Arduino pin 4
- 4 - "C" - Arduino pin 8
- 5 - "DP"-
- 6 - "B" - Arduino pin 9
- 7 - "a" - pin 10 del Arduino
- 8 - "CC" - Arduino pin 4
- 9 - "F" - Arduino pin 11
- 10 - "G" - Arduino pin 12
(si desea que puede conectar resistencias a cada pin - excepto "CC")
