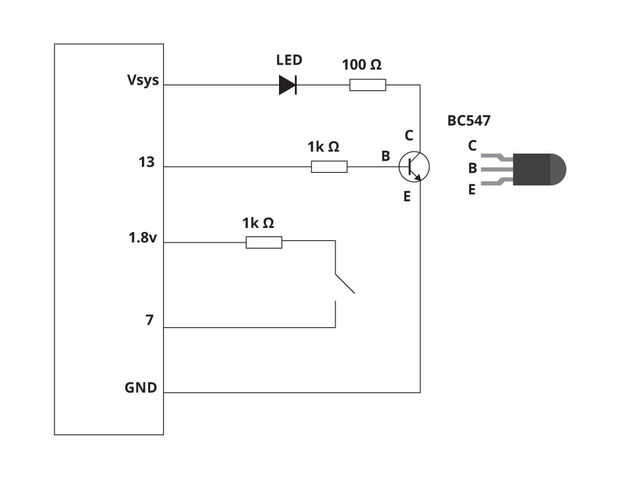

Paso 15: Conecte el circuito
Nota que estamos utilizando unas pinzas especiales: 1.8 V es la lógica alta de Intel® Edison y Vsys es la energía de entrada, que es 4,5 V. Utilizamos el Vsys para encender el LED por lo que es brillante, pero no conecte Vsys o 3.3 V (que ofrece la Intel® Edison) a cualquier pines GPIO para evitar daños.
Averiguar las clavijas y conectar al circuito.

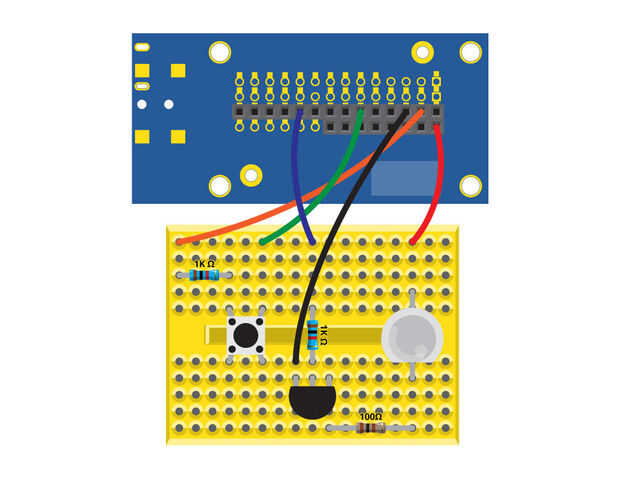

Mediante las tablas de referencia mencionado anteriormente, pin 13 de Arduino módulo 40 GPIO de Linux, que es J19-pin 10 del tablero mini-breakout. PIN 7 se asigna a GPIO 48, que va al J19-pin 6. GND es J19-pin 3. V1P80 da a 1.8v, y es J19-pin 2. Vsys es de J20-pin 1.
Añadir el siguiente código.
