Paso 4: Hacer el cable del ISP
Al parecer la mayoría de la documentación para el Dragón viene liado con avr studio (windows oficial sólo IDE de atmel) que, sinceramente, una mierda (no el IDE, realmente no puedo decir, yo nunca lo he usado, pero el hecho de que no puede obtener la documentación).
me han dicho si quieres una copia de la documentación que tienes que agarrar una copia de una versión ya instalada de avr studio, lo que significa tener un amigo con él instalado o * escalofrío * cambiar a windows un poco.
Pero incluso entonces sus en un formato propietario de windows raro así que usted tiene que encontrar algún software para abrirlo (algunos existen para linux).
¿vergüenza atmel, lo que le sucedió a PDF?
Pero de todos modos, no sabía nada de esto así que pasé muchos unos minués buscando la Página Web de atmel tratando de encontrar los nombres de patillas para la cabecera de ISP en el dragón. Finalmente me topé con ellos en un sitio de Internet al azar (siento que olvido) y aquí están:
PIN 1 MISO
pin 2 VIG
PIN 3 SCK
pin 4 MOSI
pin 5 RST
PIN 6 TOMA DE TIERRA

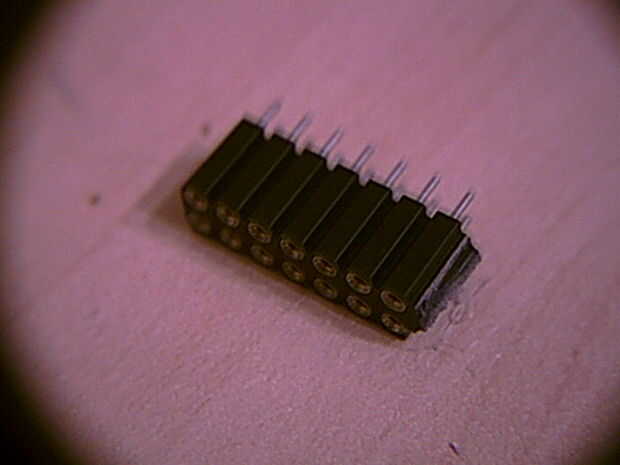

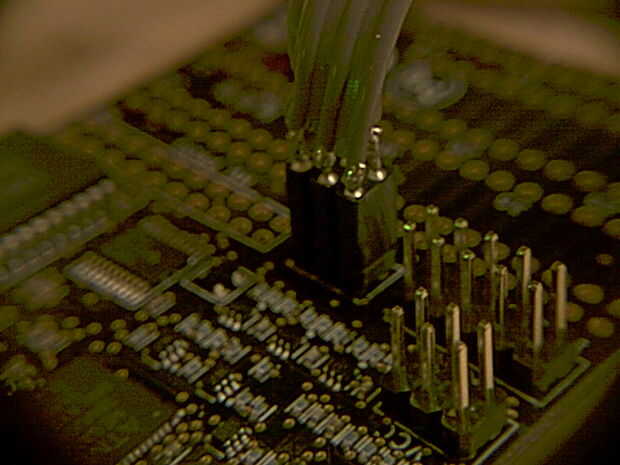

usé algunos zócalos pin dado vuelta para hacer un conector por un una franja de corte y soldar un cable de cinta en la parte posterior. (las imágenes de abajo para dar una mejor impresión)
Ahora tenemos un cable para conectar al microcontrolador del dragón y un archivo hex compilado para colocar en él. paso hacia el siguiente paso!
