Primeros pasos con ubuntu y el dragón AVR (5 / 7 paso)

Paso 5: Construir el circuito

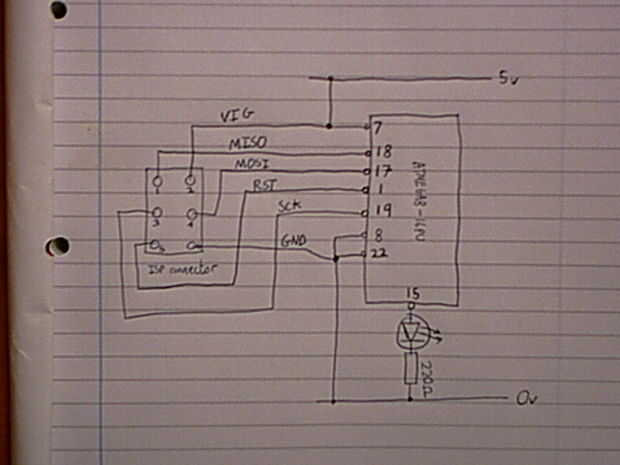

Ahora es el momento para construir el circuito!, seguir el esquema siguiente y todo debe ser hunkydory. (pido disculpas si es un poco desaliñado, estaba haciendo puños de poder Balada a david bowie mientras que, si hay alguna confusión el diagrama del circuito de http://www.nongnu.org/avr-libc/user-manual/group__demo__project.html es bastante estrecha, pero no necesitamos el cristal como el avr está ejecutando en su oscilador interno de 1 MHZ)

Si usted agarra una copia de la hoja de datos para el microcontrolador las cosas puede ser un poco más claro.
Asegúrese de que el LED y el resistor están conectados al pin de etiquetado OC1 o OC1A.

Comprobar un montón de veces para asegurarse de que todos los pines del ISP ir al lugar correcto en el microcontrolador, si lo haces mal te corre el riesgo de dañar al dragón (o lo matando) o dañar el microcontrolador, ni de que quieres pasar.

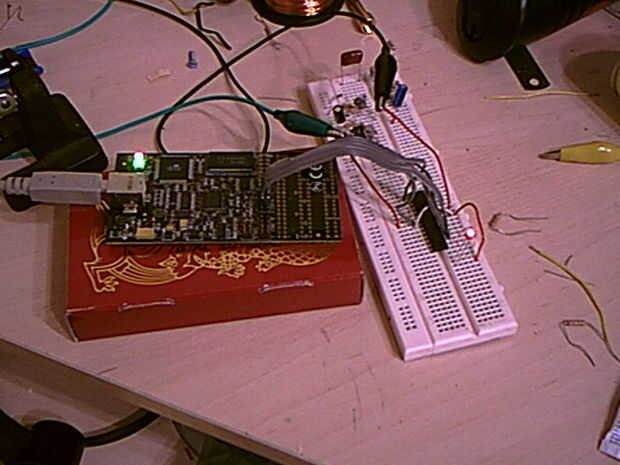

Ahora tienes esa configuración sería algo parecido a la segunda foto (que asignan menos desaliñado).

Ahora que le permite seguir adelante con dumping el archivo hexadecimal en este badboy.
