Paso 10: Nuevo diseño trabaja...

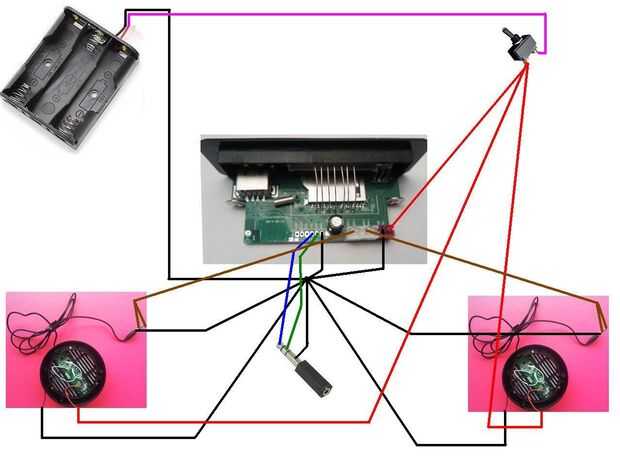

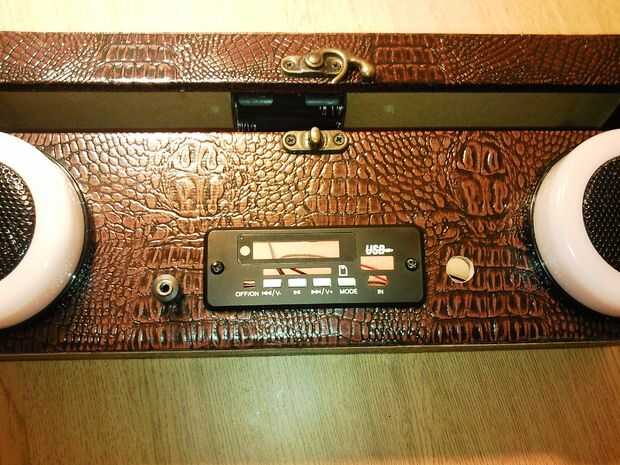

Ahora es momento de conectar el módulo de MP3. Puede verse el esquema de las conexiones eléctricas de todos por encima.

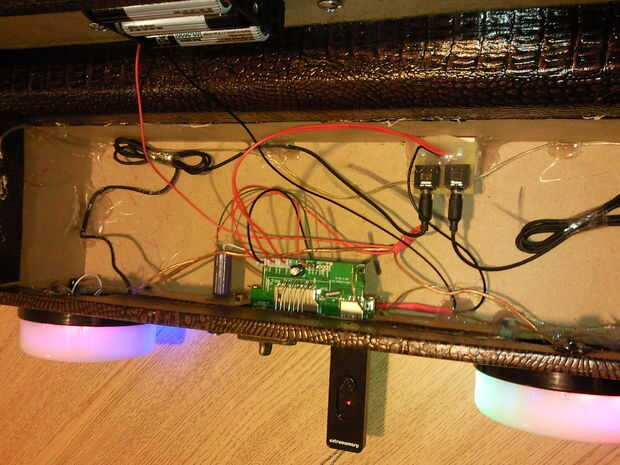

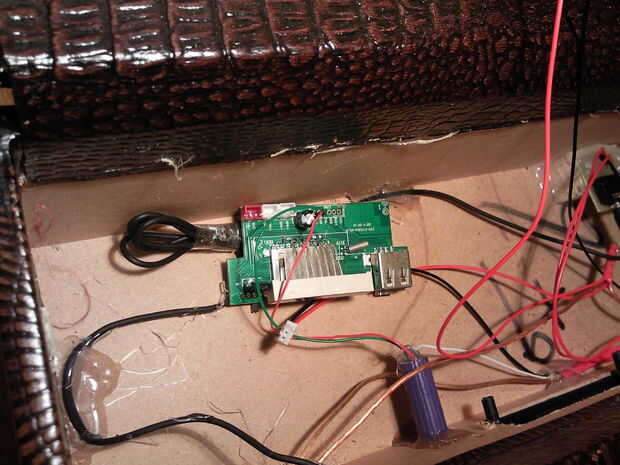

Hay momento complicado en la conexión del módulo MP3 con los altavoces. En las especificaciones de mi MP3 módulo fue escrito que el amplificador de audio es compuesto. Esto puede ser... pero mas importante es que está conectado en puente configuración (diferencial). Significa - el altavoz está conectado a las salidas de dos amplificadores que trabajan con fases opuestas de la señal de salida. De esta manera se logra mayor potencia en comparación con la sola implementación terminó. Si usted quiere reproducir mi diseño sin usar de los altavoces de Pringles, pero utilizando sólo los sólo altavoces y amplificador de potencia integrado - esto no es problema. Pero si desea utilizar amplificadores de entrada terminados solo adicionales - puede usarse solamente uno de dos salidas de altavoz - en otro caso puede la salida del segundo amplificador de audio de la tierra y dañar el módulo. Han optado por utilizar el spk + salidas, pero puede ser que la mejor solución podría ser usar el spk-. La antena de FM utiliza una de ambas líneas - no sé que. Para resolver el problema yo soldado adicional cable como antena de radio. Los cables de la toma de entrada audio también fueron soldados a la placa del módulo de MP3. He he arreglado el panel del módulo MP3 por el uso de dos tornillos.
