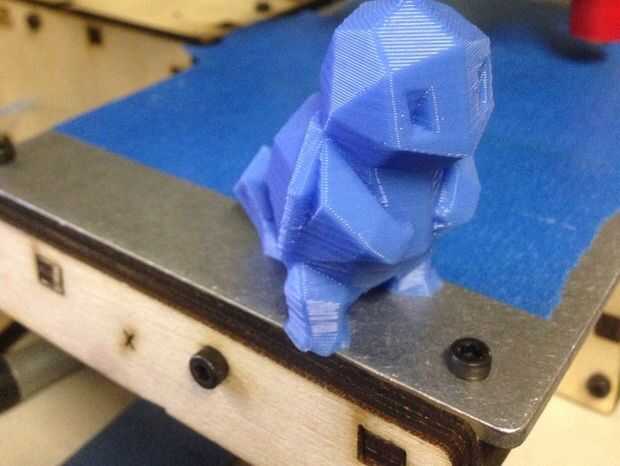

En el verano del 214 compré un 1405 Simple Printrbot. Fue una agradable impresora pequeña con un volumen de acumulación de 100x100x120mm. Tomó cerca de dos días para montar a impresora y otro día para conseguir el software de trabajo. Este es uno de los primeros lo que se hace, un Low Poly Squirtle. Este fue un comienzo increíble; para ver un Pokemon construido capa por capa era la cosa más fresca que nunca.
El Printrbot era grande pero era limitar el volumen de construcción y la cama aluminio frío llevó a una gran cantidad de impresiones de curling. Como novicio a la impresión 3D, Thingiverse era mi mejor amigo. Tuve suerte de encontrar que alguien ya creó los diseños para hacer volumen de impresión más grandes.
El primer mod era un simple aumento de tamaño del eje x. Con el eje x tamaño aumentado muy ligeramente, luego pude imprimir el eje y 300mm ninguna holgura mod. Esto le dio a mi impresora una longitud masiva de eje teórico. Aunque en la práctica, la hotend caerá cuando se empuja más lejos. Sin embargo, me dio suficiente volumen de acumulación para imprimir el tercer mod, 1405 Simple X ampliado. Ahora mi eje y y el eje x son liberados de restringe el tamaño inicial de la Printrbot original pero en el proceso el Printrbot es perceptiblemente menos lindo. Alrededor de este tiempo sustituye la varilla de acme por un M5 varilla roscada. Este es el tamaño de la barra estándar utilizado para la mayoría de las impresoras de aguja basado y permite altura de impresora 100 micras. En mi impresora es también estos estabilizar patas para la cama de impresión más grande.

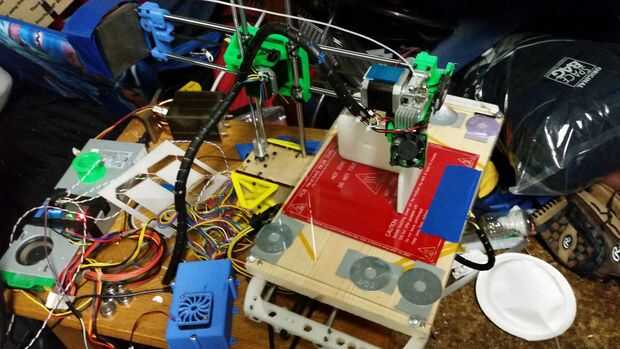

OTA sobre la evolución de la cama: el Printrbot viene con una placa de estructura de aluminio pulido que se trabaja a máquina plana. Después de agrandar el tamaño de mi plataforma de construcción he intentado perforar vidrio y roscarla a eje x de la impresora. Esto condujo a varios dolores de cristal que era muy infeliz sobre devastación. A continuación utilicé una madera construida la placa con una cama caliente y vidrio poner encima de todo eso, en la foto de la derecha. Como ya sabrás, la madera es bastante pesada. Esto conduce a una gran cantidad de masa inicial de la impresora y la impresora tiende a temblar mucho. También tuve que utilizar arandelas de metal grandes para activar metal de Printrbot detección de final de carrera. Mi mayor logro fue descubrir que los agujeros en la caliente cama alinearon perfectamente con los agujeros en los soportes de eje x impreso. Esto me permitió montar la cama en cuatro tornillos con 4 resortes. Dejé de usar la función de nivelación automática de la impresora porque es más confiable a nivel de la cama yo con los cuatro tornillos. He comprado un 300x200mm calienta cama para mi impresora y comenzó la búsqueda de una nueva superficie de impresión. Compré una cama de vidrio de bórax para la cama pero que se rompió cuando un iPhone se cayó en él. Mi actual superficie de impresión es una hoja de 200x300x2mm de fibra de carbono que obtuve de eBay. Este es un material muy bien fuerte y plano para imprimir en. Ya no temo cristal rompiendo o cayendo iPhones.

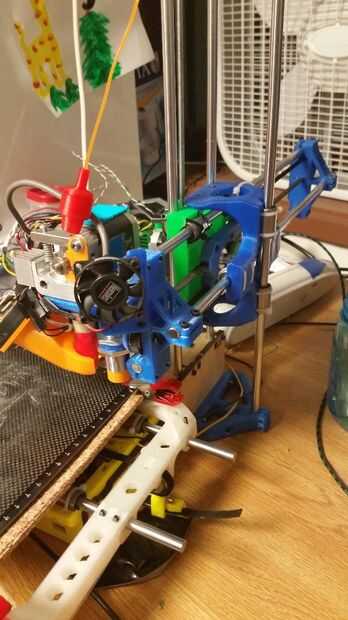

El siguiente mod que encontré por casualidad en Thingiverse durante la navegación. Se llama el Tri barra Mod y es el mod más grande que he instalado. Agrega una barra extra para el eje y y eje z. Esto añade una cantidad increíble de la estructura de la impresora. Debe señalarse también que estoy imprimiendo con la edición de precisión doble de x y y mods y yo disfrutar de 160 pasos/mm.
En el futuro planeo ampliar el marco del eje x con este mod. Sin embargo, el impreso completo Printrbot marco es incompatible con el Tri barra Mod. Voy a tener que modificar la estructura para acomodar ambos mods. Cuando reemplazar la última pieza de madera con el plástico, también planean reemplazar los motores paso a paso con los que tienen doble pasos/rev de los motores actuales. No tengo idea si el 320 mm/pasos aumentará la calidad de las impresiones pero es vale la pena intentarlo. También me gustaría cambiar el ruidoso cojinete linear con rodamientos de impresión 3D, una vez comprar el plástico de la puente.
Bueno eso es todo para mi pequeño Printrbot. Mi segunda impresora es el mini de Kossel y ahora es mi proyecto del animal doméstico para actualizar. Espero que hayas disfrutado leyendo mi artículo :)
Lista de compras:
Aquí está una lista rápida de las cosas que usted tendrá que actualizar la impresora.
varilla de 8 mm: **
- x3 de 400 mm para el eje y, esto permitirá que para alrededor de 200 mm de espacio de viaje y
- alrededor de 300 mm de la vertical de 500 mm x3 para el eje z, viajes
- x2 de 500 mm para el eje x, esto dejará una poco caída en los extremos del eje como se muestra en la imagen y permite 300 mm de recorrido
4 rodamientos de Lm8uu más, he comprado de eBay. Comprar más de lo necesario porque no son siempre la mejor calidad y comprar más impide usar un ruidoso.
La correa dentada de GT2: 1 metro por eje debe ser fino 300 mm en x y 200 en la y.
Roscados M5 barra y tuercas
5mm a 5mm de coulpler para la varilla M5 acoplar el motor
Un nuevo calienta cama y un mosfet de alta potencia, el Printrbot tiene problemas para alimentar una cama grande. No te olvides de utilizar una fuente de alimentación adecuada para las demandas de energía más alto de la cama caliente.
Tendrás algunos ventiladores de 40mm fuera de eBay para enfriar las diferentes partes de la impresora. Algún cable se necesita para ampliar el alcance de la mayoría de los ventiladores de 40mm para ser alimentado de la fuente de alimentación.
Mientras que estoy en ello debe utilizar una fuente de alimentación más grande para el Printrbot. Que viene con la impresora no tiene suficiente corriente para conducir una cama caliente. Usar fuente de alimentación ATX con dos carriles de 12V. Uno está conectado con el Printrbot y el otro larguero está conectado a la cama caliente con el interruptor de alta potencia. Puede utilizar dos pequeños ATX alimentación, 250W cada uno, para alimentar la placa. También querrás romper un carril de 12V para alimentar los ventiladores adicionales. Usé una placa proto con encabezados estándar para conectar los ventiladores en.
Actualización 24/2:
Alguien tiene combinado el tri barra mod con el marco totalmente impreso! Hará el cambio cuando llego más filamento.
Enlaces:
Barras y tornillos con opción de envío de USPS.
eBay para la mayoría todo lo demás.
