Pro controlador de USB y adaptador para QLC + (3 / 19 paso)

Paso 3: Terminar los datos

Tenemos que terminar Data + y Data - con resistencia de 120 ohmios según las normas TIA-485 y la hoja de especificaciones de FTDI.

Afortunado para nosotros allí es una terminación resistente en el Pin 1 de la PCB 120R (cable marrón) y 120R Pin 2 (cable verde) de 120 ohmios

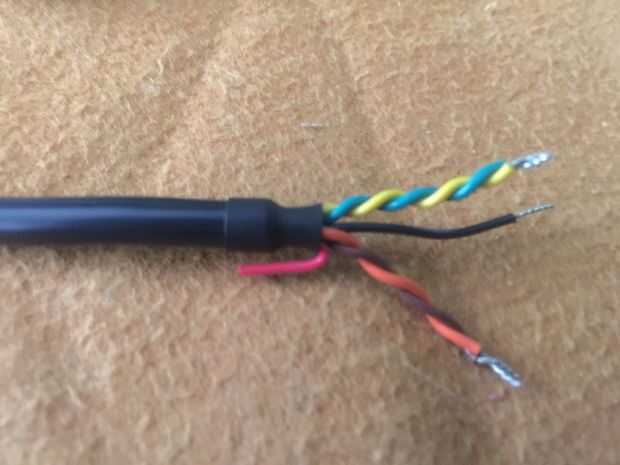

Básicamente sólo necesitamos saber que necesitamos girar el verde y el amarillo juntos. Entonces tuerza marrón y naranja.
