INTRODUCCIÓN
En este proyecto voy a explicar a usted cómo crear un alcoholímetro para estimar contenido de alcohol de sangre de una muestra de aliento utilizando un sensor de Gas de Alcohol MQ-3 y usando VIPER o Sublime Text a la Junta Directiva del programa.
Utiliza Arduino Due pero también es posible usar otras placas con el mismo código, porque la víbora es multiboard.

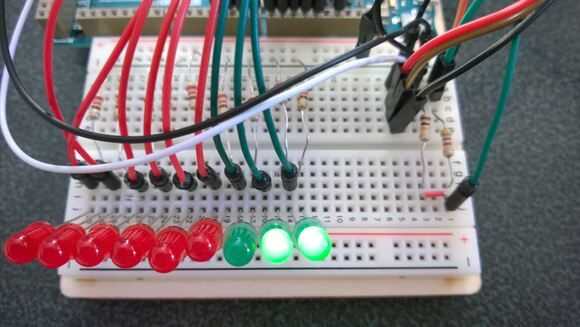

La alcoholemia se compone de 9 LED: rojo 3 de verde y 6. Iluminará según la concentración de alcohol, leída por la sonda de MQ-3. El sistema debe ser calibrado por establecer los valores de la calibración en el código y a través de las resistencias. El objetivo es sólo tener luz de LED verde 3 para arriba cuando la concentración de alcohol es bajo un cierto nivel.
CONFIGURACIÓN DEL HARDWARE

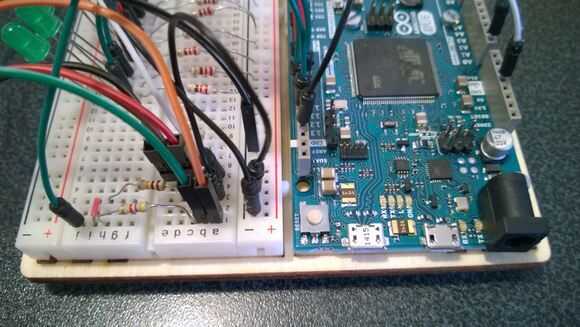

1. Conecte la alimentación al pin Vin y carriles de tierra para el GND pin en el Arduino.
2. Conecte la anod del led al pin 4 y el cátodo para el carril de tierra de la placa usando un resistor de 220Ω. Repetir este proceso para conectar el LED del pin 11:55.

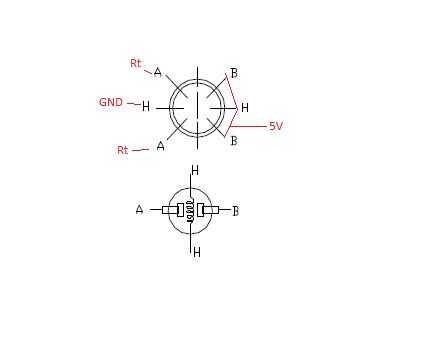

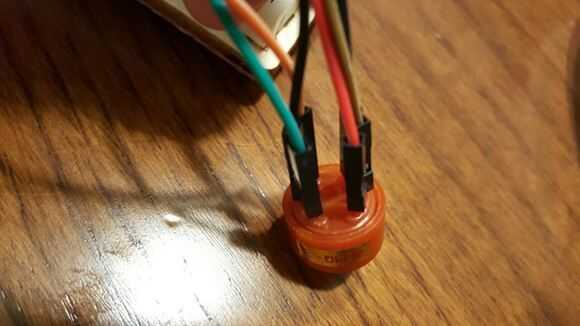

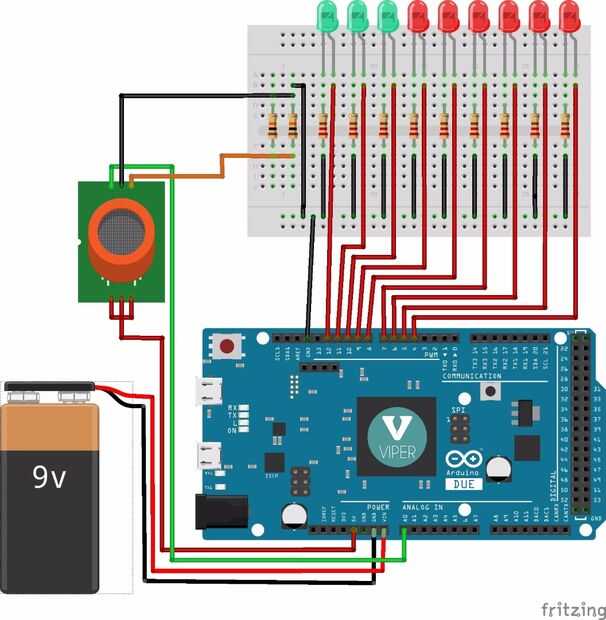

3. Conecte el sensor como se muestra en el esquema especificado:
-Conecte los pernos B y uno de los pasadores de H del sensor a la salida de 5V de la tarjeta
-Conecte el otro perno de H a la tierra
-Conectar las clavijas A la protoboard antes de la resistencia serie dos (4.7K y 10 K ohm) que en el régimen
-Conecte el A0 análogo en la placa entre las dos resistencias serie (4.7K y 10 K ohm)
-Conecte el extremo de las resistencias en serie a la tierra (como en el esquema)
CÓDIGO DE PROGRAMACIÓN
Descargar el código (se adjunta) y pegar en el IDE, viperize su tabla y subir el código a la Junta de programación.

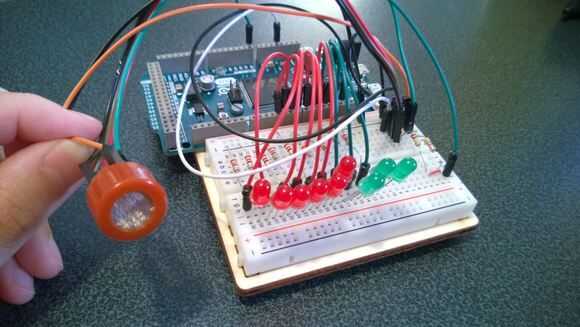

EL ALCOHOLÍMETRO ESTÁ AHORA LISTO PARA USAR!
Este proyecto se basó en un proyecto que encontré en hackster.io y fue realizado por Francesco Manetti (https://www.hackster.io/framan). Todos los créditos salen le!
