Paso 1: Se trata de un trabajo para un microcontrolador
Sería una manera simple de probar una batería Conecte una resistencia de carga para una batería completamente cargada y monitorear la tensión hasta que caiga por debajo de su valor útil. La cantidad de tiempo que dura la batería indica su capacidad.
Es una solución rápida al problema, pero se trata de ver un voltímetro por unas horas. No es divertido en absoluto. Con un microcontrolador, como el buen chip AVR viejo, podemos hacer un probador de batería recargable que funciona para nosotros. Mi tester pone pilas AA a través de una prueba de descarga y divulga la capacidad en miliamperios hora (mAh) por lo que se puede comparar la capacidad de la batería.
Características del diseño
El probador puede probar varias celdas individualmente y mostrar los resultados en un LCD.
El probador de descarga la batería mientras monitorea el voltaje de las baterías. Cuando se alcanza el umbral bajo, esa celda se hace desconecta la carga de la batería. Cuando todas las pruebas se completan una serie de alertas de señales sonoras el usuario. El probador identifica el tipo de la batería por su voltaje inicial permitiendo que las baterías NiCd y NiMh a probarse.
El diseño se basa en el ATMega168 (o 328) microcontrolador, que tiene 6 convertidores en el chip, así que estos se utilizará para leer los voltajes de batería y determinar la corriente de carga. Puesto que cada batería requiere dos convertidores por la célula, el número máximo de células es tres.

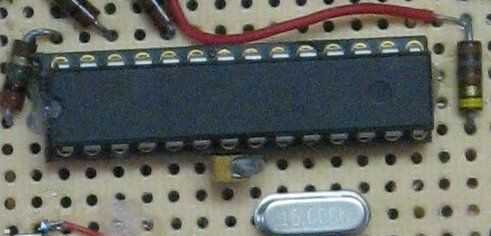

He construido dos de los probadores, primero utilizando una placa Arduino como un sistema de desarrollo y luego un dispositivo independiente que será más compacto y liberar el Arduino para otros proyectos.
