Probador de componentes - prueba de casi cualquier cosa! (2 / 10 paso)

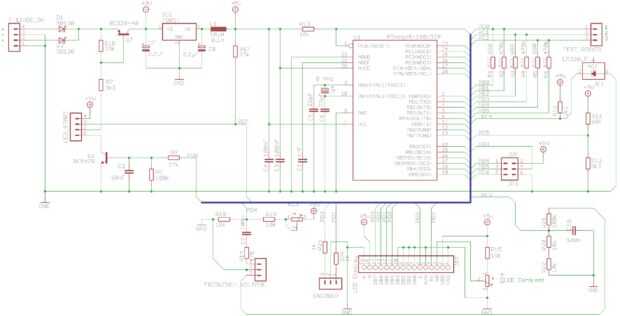

Paso 2: Esquemas y PCB construir!!!!

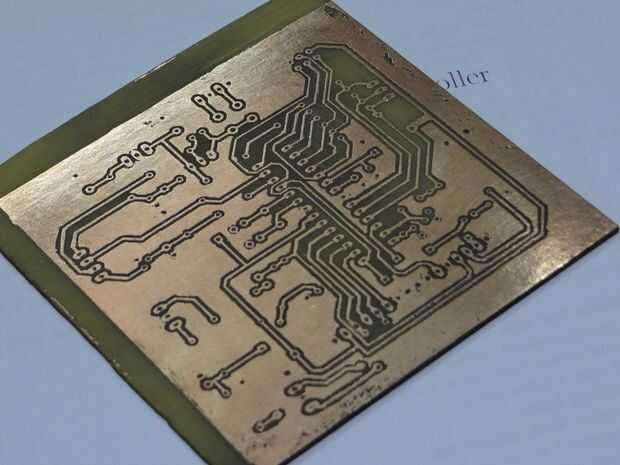

Esto es un auto diseñado y grabado PCB...!!!!

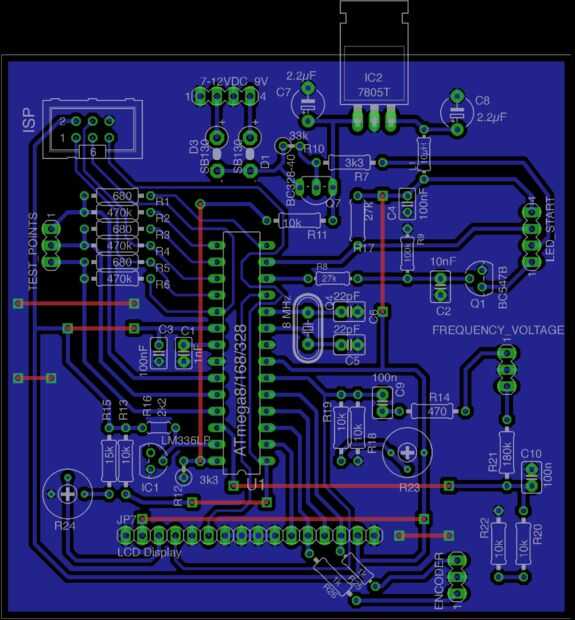

Usé la versión gratuita de eagle software para el diseño de PCB. He adjuntado los archivos (sin espejo) de PCB a continuación para que puedas descargar y les grabe en la casa. Para aguafuerte puede referirse a otros instructables sobre cómo ir sobre grabado proceso mediante Chloride(FeCl3) férrico.

Usted puede seguir GreatScott serie sobre cómo grabar PCB utilizando cloruro férrico -

PRIMERA PARTE:

PARTE II:


Actualización: He subido archivos de Eagle :)
