Paso 6: Preparación de la cabina...!!

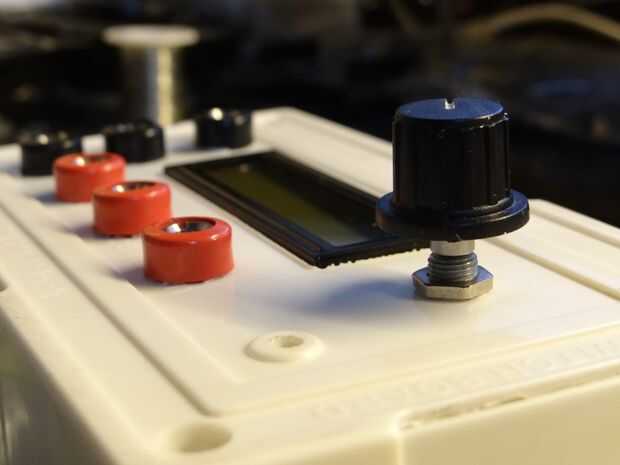

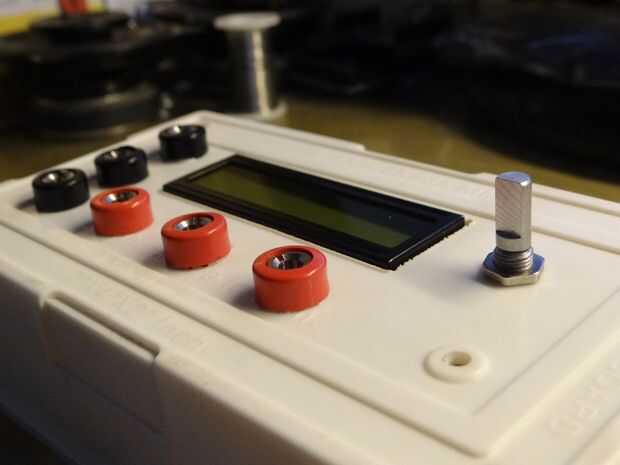

Utilicé una caja de plástico proyecto como recinto para mi probador de componentes...!!!!

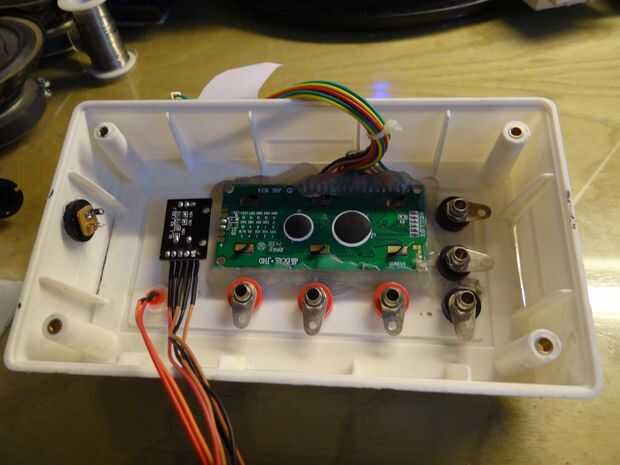

Taladré agujeros para atar los mensajes y DC jack entonces utiliza un cuchillo caliente para hacer recorte de 16 x 2 LCD.

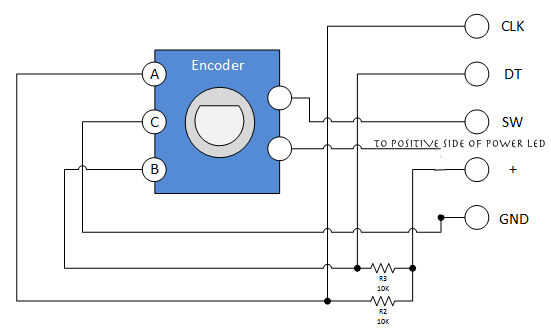

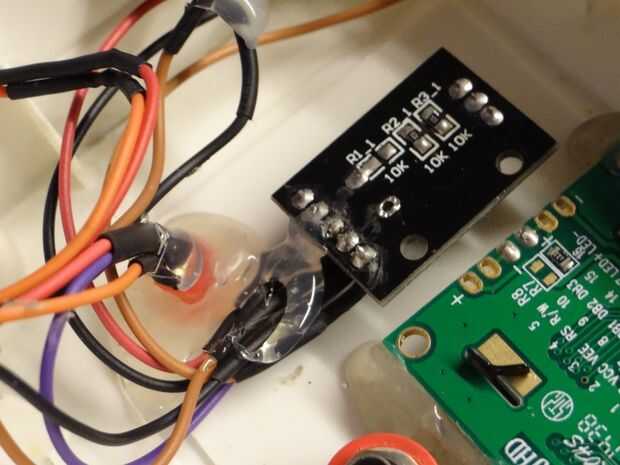

Nota: desoldar la pata a tierra de botón en el módulo de codificador rotatorio y que conecta al lado positivo del LED junto con los cables que salen de la PCB
Actualización: Para el jefe LED_START
- PIN1 - LED negativo
- PIN2 - positivo del LED
- PIN3 - INTERRUPTOR
- PIN4 - + 5V
Conectar el Pin 2 del interruptor al positivo del LED
