Paso 7:

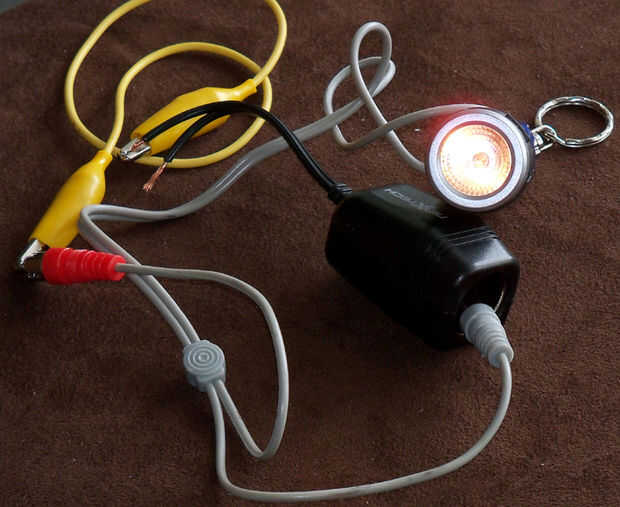

Observe que en el cuadro el RCA de color gris (sonda) del enchufe está dentro de la toma de tocar el aro metálico interior.
A continuación la sonda roja es tocada a cada uno de los dos cables procedentes de la toma. (En este caso utilicé un cable amarillo puente para conectar la sonda a los cables de la toma).
(Cuando luz del medidor se enciende es una indicación de que existe continuidad eléctrica entre esos dos puntos. En otras palabras, el alambre que esté en contacto con la sonda roja está conectado directamente a la anilla de metal dentro de la toma. Usted puede estar seguro de que ahora ha encontrado el cable de conexión negativa de la toma...
Por eliminación, también sabes que el otro cable se conecta a la placa en el extremo posterior de la toma y es señalado como el cable positivo de la toma del encendedor de cigarrillos. Utilizado esta prueba para asegurarse de que esta toma muy bien fue conectada a la batería de mi instructable "Emergencia POWER PACK el camino fácil". Sin embargo, en este caso utilicé el multímetro, pero ahora he demostrado que tengo el mismo resultado de usar este probador de continuidad eléctrica.
UN PUNTO IMPORTANTE A LA NOTA ***
En la anterior prueba de ejemplo donde la sonda gris es tocar el interior anillo metálico de la toma: Si la sonda roja hace venir uno al tocar cada uno de los dos alambres individualmente y luego la prueba te dice que hay un fallo en la forma de un corto circuito en la conexión de cable/alambre o en la toma de sí mismo.
Así este probador puede también ser utilizado para encontrar cortocircuitos (que es un estado de continuidad eléctrica donde no se desea).
