Paso 2: Hacer el circuito.

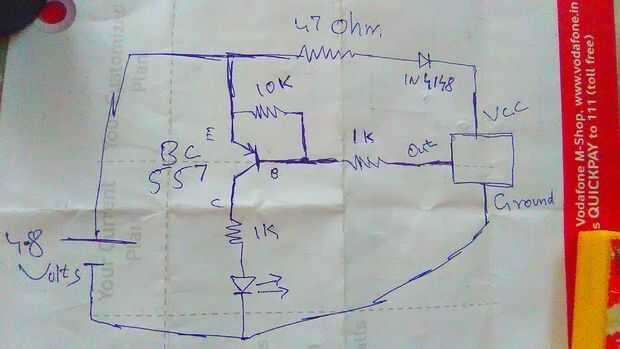

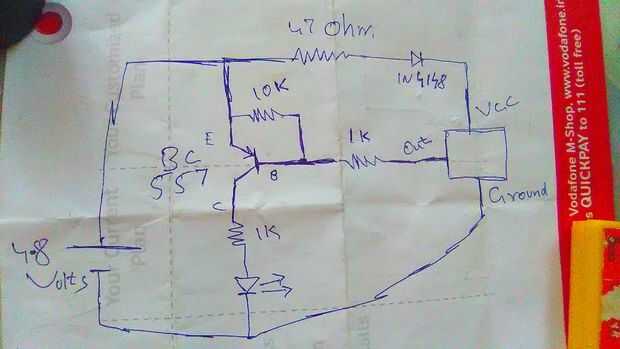

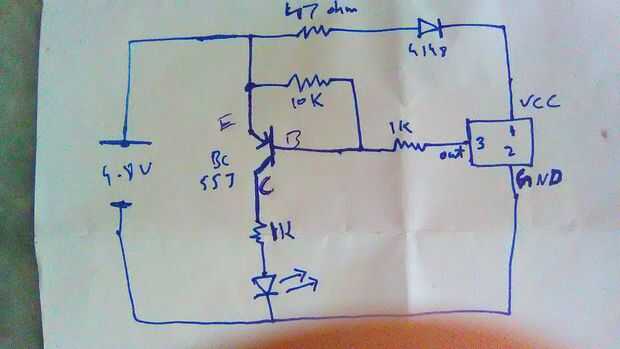

Como se muestra en las imágenes tenemos que hacer el circuito según la imagen.
el positivo terminal de la fuente de alimentación está conectado a los 10K, 47 ohmios y emisor del transistor donde como terminal negativo de la batería es conectado al indicador led de sensor pierna e ir negativo tierra pierna y afterit pata positiva del led está conectado a la resistencia de 1K y esa resistencia de 1K otra pata está conectado a la pierna de colector del transistor BC557 y base del transistor está conectada a la resistencia de 10K otra pierna y 1K resistencia donde como resistencia de 1K otra pierna está conectada a la pata de salida del Sensor IR y ese resistor de 47 ohmios otra pierna está conectada el diodo IN4148 y otro pata del diodo se conecta a voltaje del Sensor de infrarrojos en la pierna.

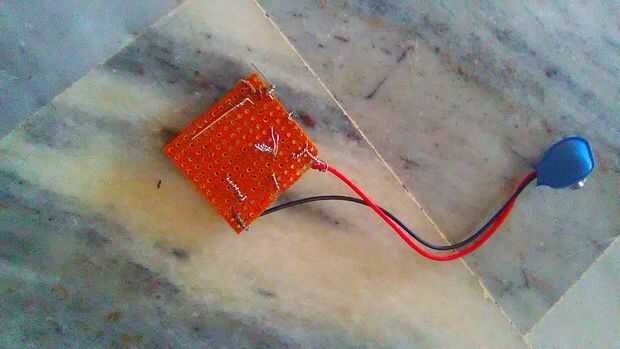

después de fijar el arreglo en la soldadura de la PCB de la conexión.
