Paso 3: Descripción y detalles

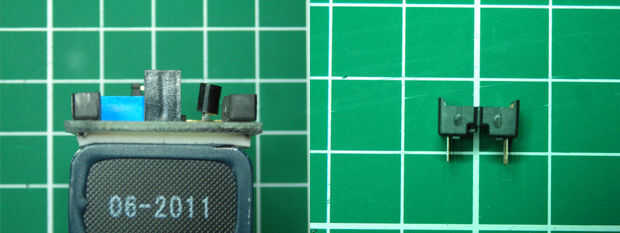

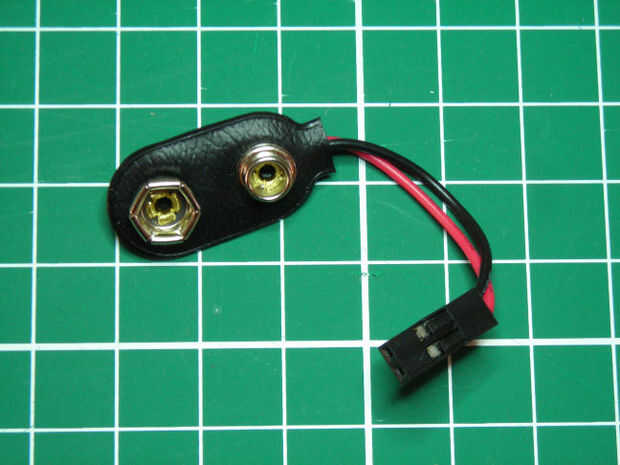

La prueba de los lazos es una gran idea que le enchufamos sin pudor desde la Sala del Robot. Estas son simplemente un lazo del alambre de cobre entre dos agujeros próximos. Tenga en cuenta que mis bucles de prueba están un poco feos porque se me olvidó antes de estaño antes de soldar a la placa. Por el momento me di cuenta que me olvidaba, ya tenía cinta el PCB a la batería y no quería eliminarlo, por lo tanto, el estañado feo. Recuerde que la lata tuya!
Los bucles de prueba son grandes para el recorte de con pinzas de cocodrilo o enganchan con los ganchos/clips de prueba.

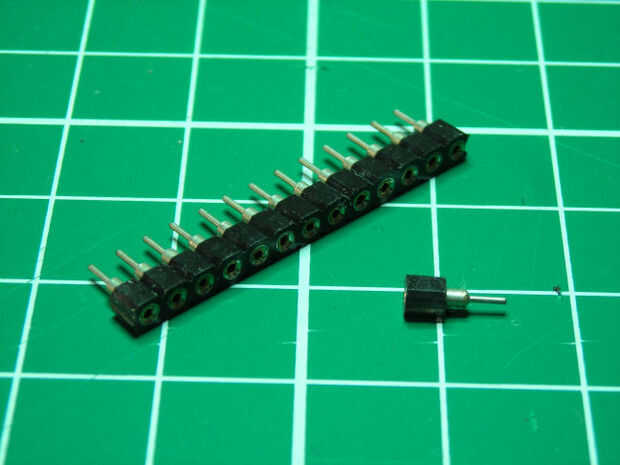

He utilizado una placa de cobre de un solo lado, por lo que no había manera que prueba las almohadillas en la parte superior. Incluso si tuviera que usar una placa de cobre doble cara, necesito una manera de conectar la capa inferior a la capa superior. El problema es que no me gusta vias con un alambre entre las dos capas de soldadura, es feo. Mi solución fue usar sockets SIL. SIL está parado para en-línea para aquellos de ustedes que no saben. Estos son similares a los zócalos IC de fileteado de la máquina, pero en lugar de dos hileras, sólo hay uno.

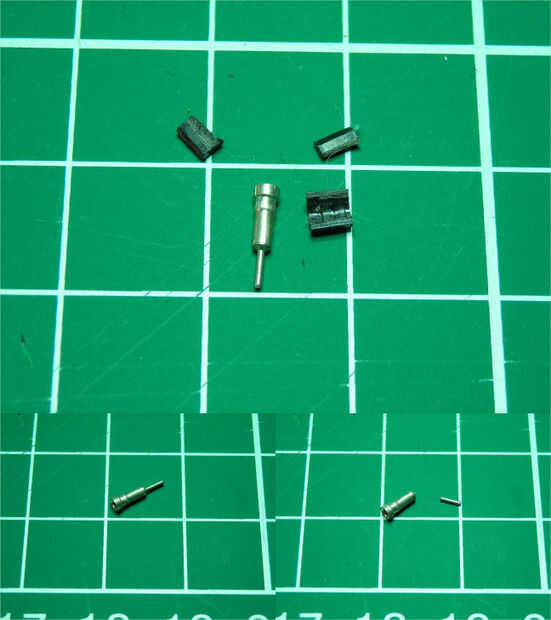

Las tomas son como cabeceras normales que puede romper o cortar una fila con tantos alfileres como quieras. Simplemente romper/cortar 3 tomas de 1 polos (uno para cada almohadilla de prueba). Entonces romper/cortar el soporte de plástico para revelar la parte conductora. Tenga en cuenta que el pin tiene cuatro diámetros. Corte el extremo más estrecho. El extremo más estrecho siguiente se insertará en su PCB, su agujero y el cojín de cobre va a necesitar a agrandado.
Los sockets proporcionan un buen hoyo para meter los extremos puntiagudos de sus puntas de prueba de multímetro en. No se supone para adaptarse, pero ayuda a mantener las puntas de prueba estable. Puede también insertar los cables en y tal vez conectarlo a Puerto de ADC de su microcontrolador.

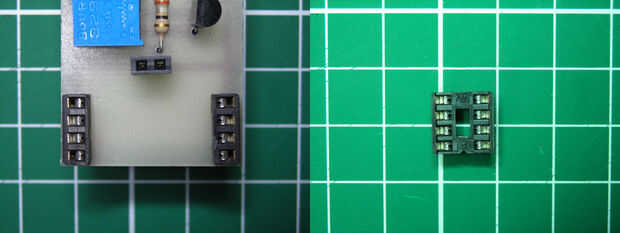

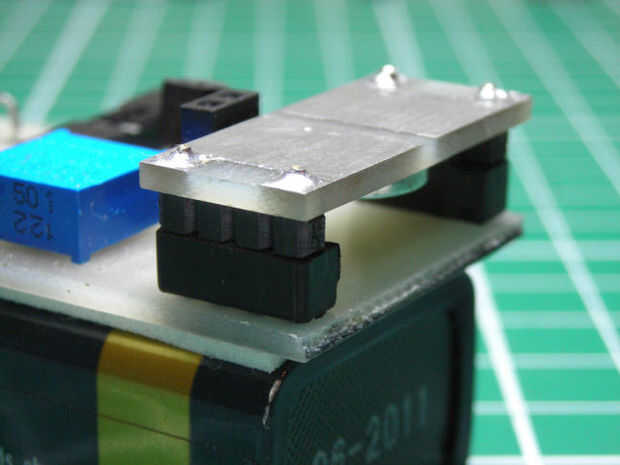

El adaptador magnético de SMD está conectado al probador a través de un zócalo del IC. Tendrás que use las tomas de la versión normal IC para esto como cabeceras de hombres no caben en zócalos IC de fileteado de la máquina. Sólo dividir un zócalo de 8 pines del IC y de la soldadura en el PCB. Puede dar un paso más como yo lo hice y a presentar todas las protuberancias poco antes de soldar para que todo se sienta agradable y plana. Si haces esto, usted será inevitablemente ser presentando a una pequeña porción de la parte conductora que no hace mucho daño. Los pernos de la rúbrica en el adaptador intencionalmente se acortaron para que se ajuste completamente a la toma. Esto hace que la cabecera se encuentran al ras contra el zócalo con ningún espacio en el medio, produciendo un aspecto más agradable y más bajo perfil general.
Busque este Instructable una guía en hacer el adaptador magnético de SMD.
