Probador de corriente regulada LED (4 / 4 paso)

Paso 4: Cómo utilizar el comprobador de

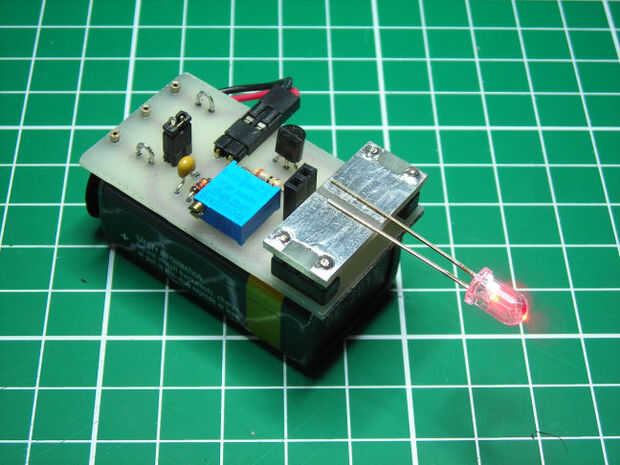

Hay dos maneras de probar un LED. En primer lugar, se lo puede introducir en la cabecera de la mujer. Basado en la imagen 1, el ánodo es el orificio superior y cátodo es el orificio inferior. En segundo lugar, puede utilizar el adaptador magnético de SMD. Sólo tiene que colocar los terminales del LED en el adaptador y se pegará allí. Asimismo, el ánodo es la almohadilla superior y cátodo es la plataforma de abajo. El adaptador magnético de SMD, como el nombre sugiere, se supone que para deben utilizar para controlar LEDs SMD. No tengo cualquier LED de SMD a mano pero el adaptador SMD magnético funciona como puede verse cuando he probado con un diodo normal. Los cojines también son excelentes para tocar rápidamente los cables de tu LED en para comprobar la polaridad, el color y el brillo. No tiene que preocuparse de poner en cortocircuito las pastillas como la corriente se limitará a un máximo de 32mA. Ningún daño se hará el circuito ni la batería.

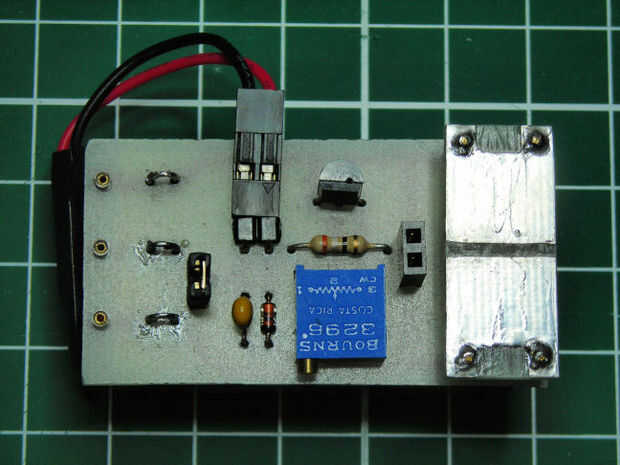

Este instrumento fue diseñado para la conveniencia de medir la tensión y la corriente. Puede utilizar las teclas de la prueba o los loops de prueba. Es común el medio prueba pad/lazo. La parte superior la prueba pad/lazo (ver imagen 1) es para medir la tensión y el parte inferior prueba pad/loop es para la medición de la corriente. La medición actual, deberás quitar el bloque de cortocircuito. Fines intuitiva, fue colocado el puente entre los prueba pastillas/bucles medio e inferior.

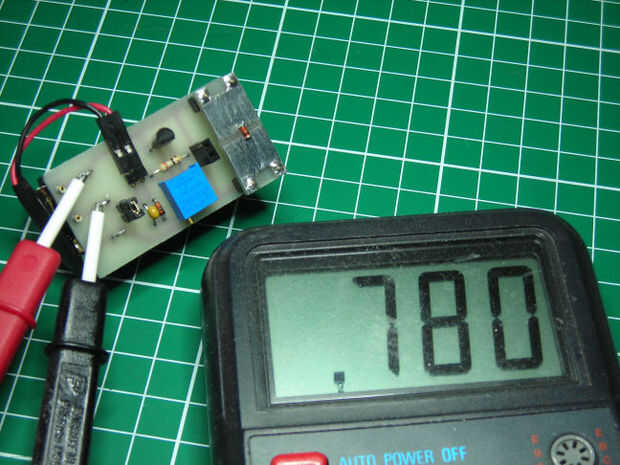

Suponiendo que su LED no viene con las especificaciones, quieres saber cuánto corriente y tensión a la fuente para conseguir el brillo que desea. En primer lugar, conecte usted multímetro para medir la corriente y retire el bloque de cortocircuito. Colocar el LED en el medidor y ajustar el trimpot (puede hacer esta sencilla herramienta girar el botón) hasta que estés satisfecho con el brillo. Si no está seguro de la corriente máxima que puede suministrar a su LED es generalmente seguro asumir un óptimo funcionamiento corriente de 20mA. Registrar por cuanta corriente está fluyendo a través del LED (deja para asumir su 25mA). A continuación, reemplace el bloque de cortocircuito y mida el voltaje. Anote abajo (deja para asumir su 1.8V). Ahora vamos a decir quieres Esto derivó de una fuente de 5V de alimentación. Entonces tendrías que soltar 3.2V desde 5V hasta 1.8V necesitan para encender su LED (5V - 1.8V = 3.2V). Ya que sabemos que el LED consume 25mA, por lo tanto podemos calcular la resistencia necesaria a 3.2V de la ecuación V / I = R.

3, 2V / 0.025A = 128 ohms

Ahora puede conectar una resistencia de 128 ohmios en serie con el LED y alimentación con 5V para obtener el brillo exacto que desea. La mayoría del tiempo usted será incapaz de encontrar una resistencia con el valor exacto de la resistencia que calcula. En ese caso, puede obtener el siguiente valor más alto de la resistencia para estar seguro.

Prueba feliz!
