Probador de enlace Ethernet (4 / 5 paso)

Paso 4: soldadura

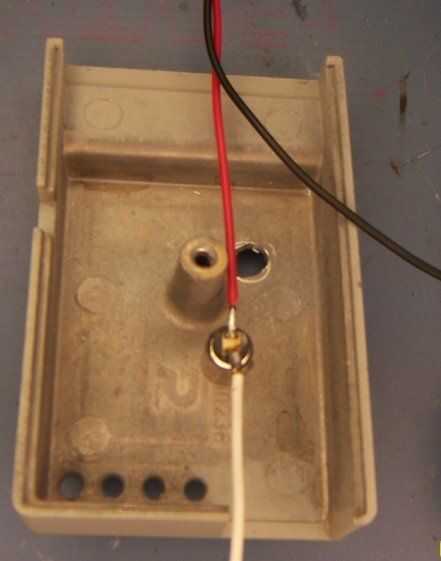

Soldar el cable rojo (+) del conector de la batería a un lado del interruptor

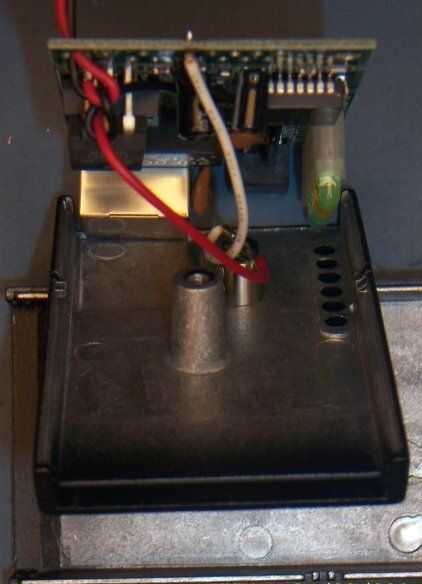

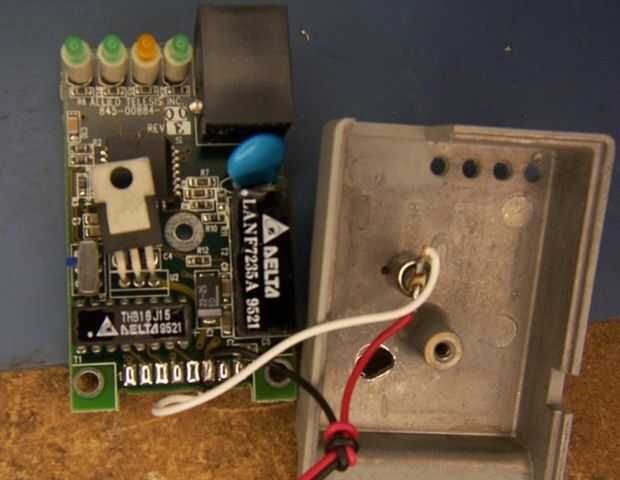

La soldadura de una longitud corta del alambre al otro lado del interruptor (cable blanco en la imagen)

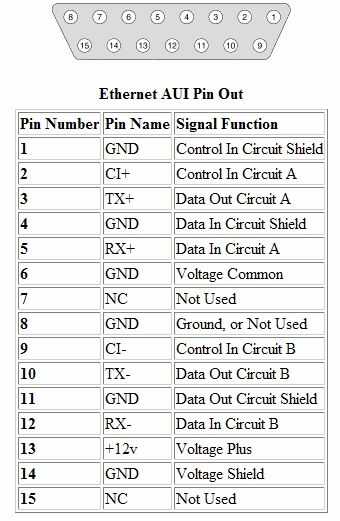

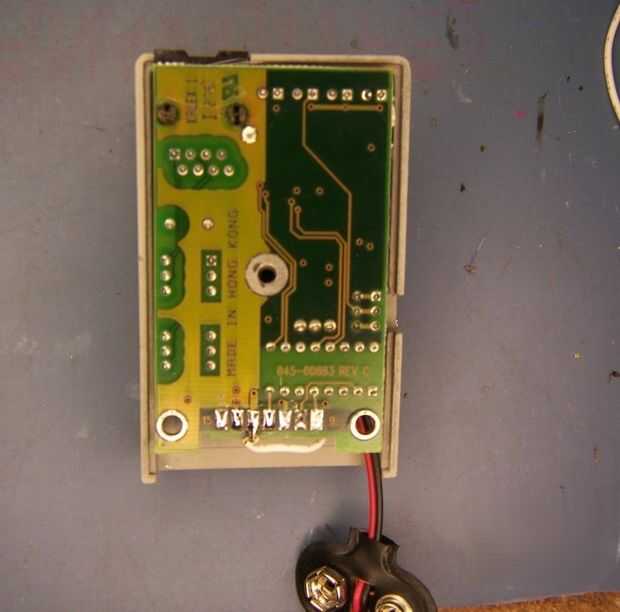

Suelde el cable desconectado (blanco) a la plataforma donde estaba el pin 13 del conector AUI
Suelde el cable negro (-) del conector de la batería a la plataforma donde estaba el pin 6 del conector AUI
