Probador de la batería de Arduino (1,5 v) (2 / 5 paso)

Paso 2: Montaje de la Junta

Empezar con una estación de trabajo estático gratis y libre de desorden. Colocar todos los componentes que va a utilizar delante de usted.

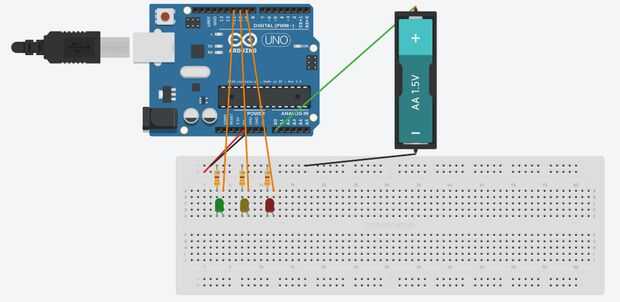

Esquemas pueden encontrarse en dos formas:

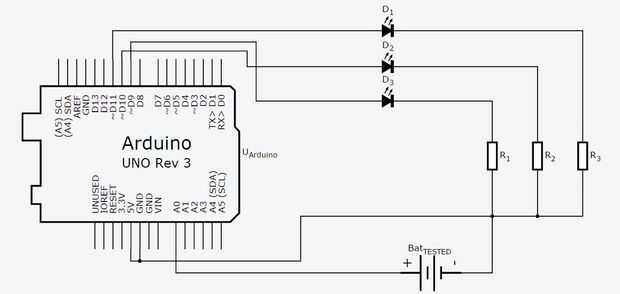

Uno es para los alumnos más visuales y el otro es un pinout más tradicional.

Ejecutar un puente del pin de 5v de Arduino para el lado positivo del riel en su tabla.

Ejecutar un puente desde el pin GND a la parte negativa del riel.

Coloque la pata corta del LED primera en E3 y la pierna más larga en E4

Coloque la pata corta del LED segunda en E7 y la pierna más larga en E8

Coloque la pata corta del LED tercer en E11 y la pierna más larga en E12

Resistencias de la curva para que las piernas conectan el carril de tierra y E3, E7, E11

Ejecute un puente desde E4 al pin 9 del Arduino

Ejecute un puente desde E8 al pin 10 del Arduino

Ejecutar un puente de E12 al pin 11 en el Arduino

Conecte un cable relativamente largo para pin A0 en el Arduino. Esto conectará el lado positivo de la batería que estamos probando.

Conecte otro cable de alrededor de la misma longitud para el carril de tierra o el repuesto pin GND de Arduino.

Cuando haya terminado debe buscar algo parecido a los esquemas anteriores.
