Probador de la batería de Arduino Uno T-Rex (1 / 6 paso)

Paso 1: Reunir los componentes necesarios.

Abajo hay una lista de Adafruit/Amazon/eBay enlaces a la compra de los componentes necesarios. A menos que planee hacer un montón de estos probadores de batería, te recomiendo ir a una tienda de electrónica local si usted tiene uno, así que usted puede ahorrar al no tener que comprar los componentes a granel.

PUNTA de 122G o 2N3055 Transistor:

http://Smile.Amazon.com/Through-hole-epitaxial-tra...

Módulo Arduino SD:

http://Smile.Amazon.com/Card-Module-socket-Reader-...

2 x LEDs RGB cátodo común:

http://Smile.Amazon.com/Round-Common-Cathode-Emitt...

1 x LED estándar:

https://www.Adafruit.com/products/299

1 x fotocélula:

https://www.Adafruit.com/Product/161

2 x SG90 Mini Servo motores:

http://Smile.Amazon.com/towerpro-SG90-micro-servo-...

1 x 8 ohm Speaker:

https://www.Adafruit.com/products/1313

1 x pila de 9V si Arduino powered USB y 2 x si alimentar el Arduino a través del conector de alimentación:

http://Smile.Amazon.com/Duracell-Alkaline-Batterie...

Resistencias necesitadas se enumeran a continuación (tenga en cuenta que por escrito los números indican cuántas resistencias son necesarios para el proyecto real, cantidades a granel deben ser un montón lo suficientemente para el proyecto.):

Dos resistencias de 10 ohm (marrón-negro-Black):

http://Smile.Amazon.com/E-Projects-Ohm-resistors-W...

Resistencias de tres 1 k (marrón-negro-rojo):

http://Smile.Amazon.com/E-Projects-Ohm-resistors-W...

Resistencias de tres 10 k (marrón-negro-naranja):

https://www.Adafruit.com/products/2784

Dos resistencia de 1,2 K (marrón-rojo-rojo):

http://Smile.Amazon.com/resistors-1-2K-250V-Carbon...

Una resistencia de 12K (marrón-rojo-naranja):

http://Smile.Amazon.com/E-Projects-12k-resistors-W...

Una resistencia de 220 ohmios (rojo-marrón):

https://www.Adafruit.com/products/2780

Condensadores necesitados son los siguientes:

UF un 10.000 condensador:

http://www.eBay.com/ITM/2-x-6-3V-10-000uf-radial-E...

Cuatro condensadores de 100uF:

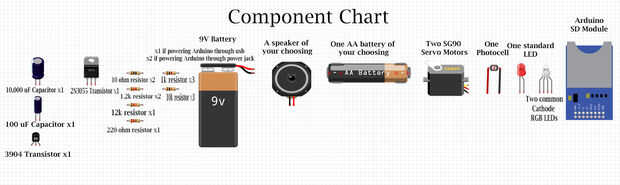

(Ignore la tabla componente arriba en este caso como usted realmente necesita 4 100 uF condensadores. Apenas enganchar encima de sus 4 condensadores de 100uF en serie para obtener los 25uF necesarios)

http://Smile.Amazon.com/100uF-105C-radial-electrol...

Un Transistor 3904:

http://Smile.Amazon.com/Uxcell-2N3904-through-thre...

También si no tienes los cables de conexión, aquí es un carrete de alambre de calibre 20 para usar con el protoboard:

http://Smile.Amazon.com/Frey-Scientific-581181-con...

Cortador/pelador de cables:

http://Smile.Amazon.com/HAKKO-CSP-30-1-stripper-MA...

Soldador:

http://Smile.Amazon.com/J-L-SI60-Watt-Soldering/DP...

Soldadura de núcleo de resina 60/40:

http://Smile.Amazon.com/Alpha-AM31406-Cookson-elec...

Esto debería ser todo lo necesario para montar el proyecto.
