Rara vez me molesto con mi coche. De hecho no sé por qué lo tengo. Por supuesto la batería consigue plana cada ahora y entonces. Luego montar mi batería de repuesto y recargar el plano uno. Es un dolor para ver que el uno en el coche no se ponga demasiado plano.

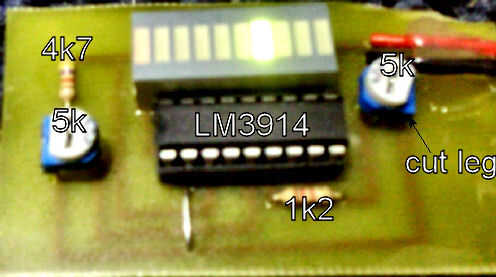

Por lo tanto hice este circuito que encontré en la red y guardado hace mucho tiempo. Lo cambié para utilizar una barra de 10 LED, ya que se necesita menos espacio que el original con 10 leds independientes.
Todo lo que necesitas es:
2 ollas x 5k
LM3914 IC
LED con 10 barras (yo usé Kingbight DC-763HWA)
R1 resistencia 4k 7
R2 resistencia 1k 2
Para ajustar el medidor necesita un voltímetro y una fuente variable de 10 voltios hasta 15 voltios.
