Paso 4: La conexión a

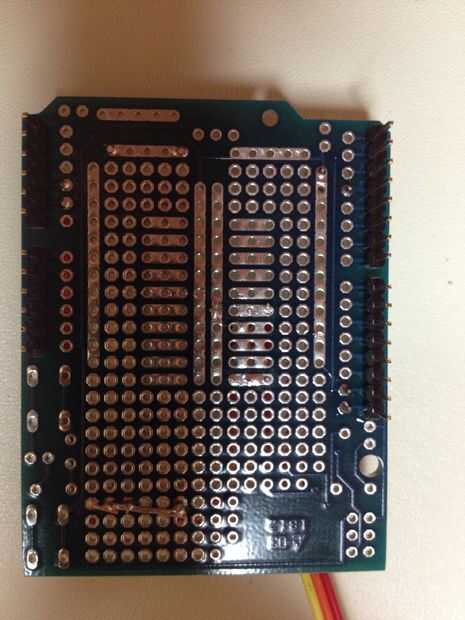

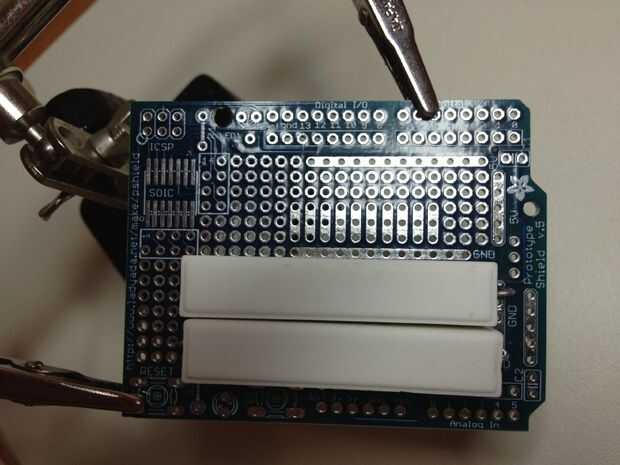

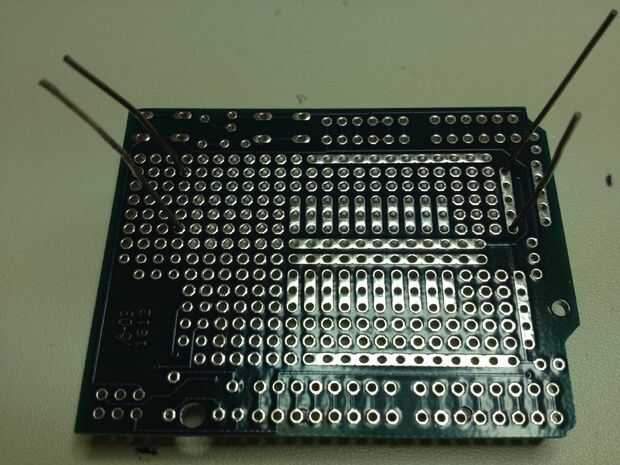

2. las resistencias de potencia de 10W son realmente grandes y ocupan la mayor parte de la placa de circuito. Uno de los extremos de cada resistor a un cojín GND y el otro a una fila de agujeros individuales que también pueden alojar los cables conectados al pin SW2 y A2 de la Aruduino de la soldadura.

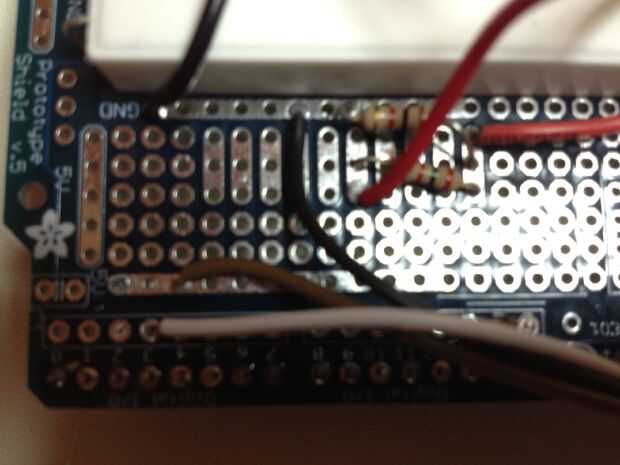

3. a continuación, la soldadura de las resistencias de 1K y 2K (junto con el SW1 plomo y conexión de tierra) del circuito divisor de tensión.
4. la pantalla LCD Serial incluye un conector de 3 pines con 5V, GND y Rx. corte un extremo de los cables del 3 puente y soldadura a 5V, GND y pin digital D3 en el tablero de proto.

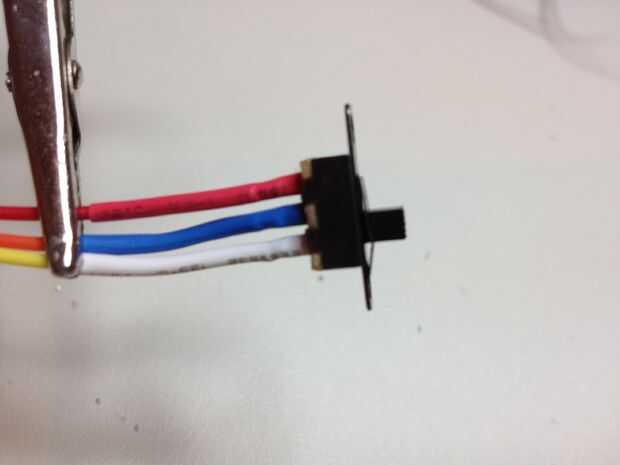

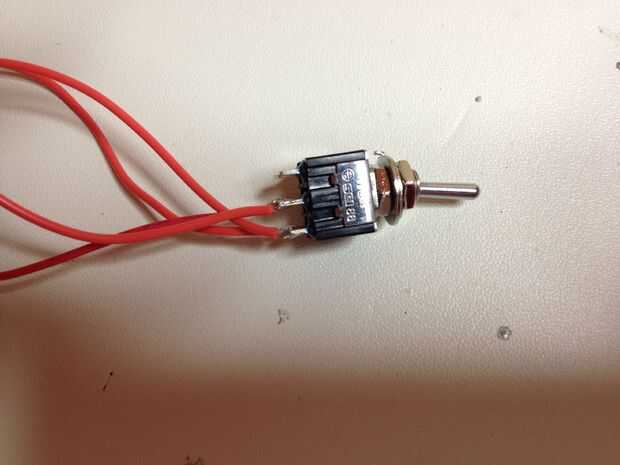

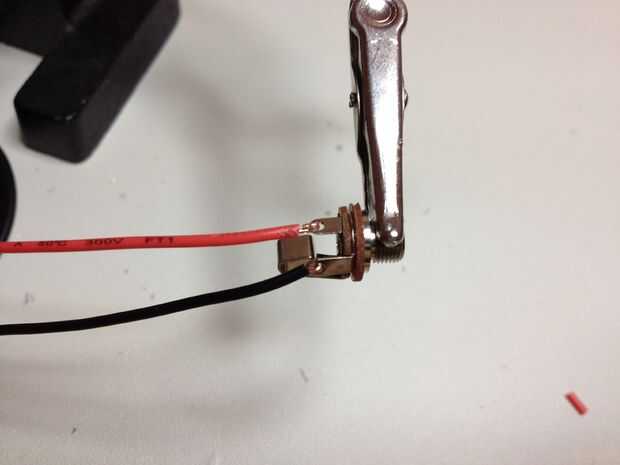

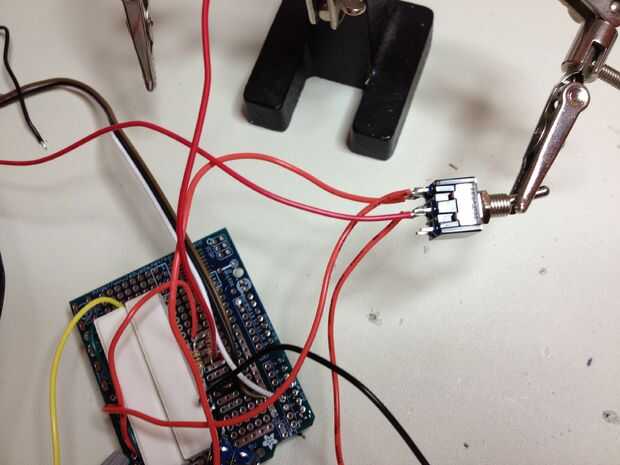

5. use el cable de conexión común para los interruptores, portapilas y jack de teléfono. Asegúrese de que los titulares de dos baterías en serie (negativo a positivo) de alambre por lo que obtendrás el 6 voltios necesarios para alimentar el Arduino. Por cierto, usé dos 2xAAA titulares specifially porque eso es lo que caben en el recinto.

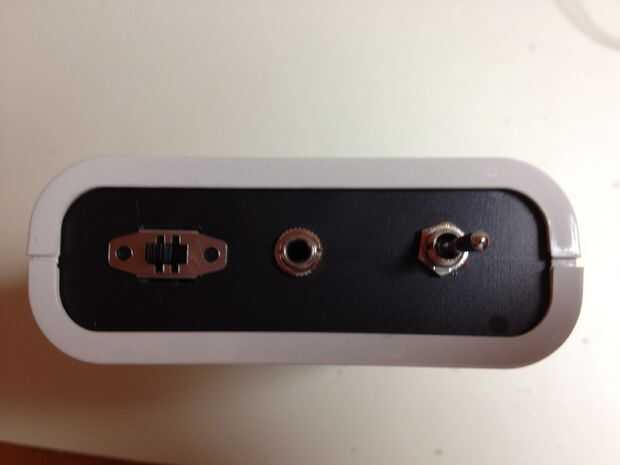

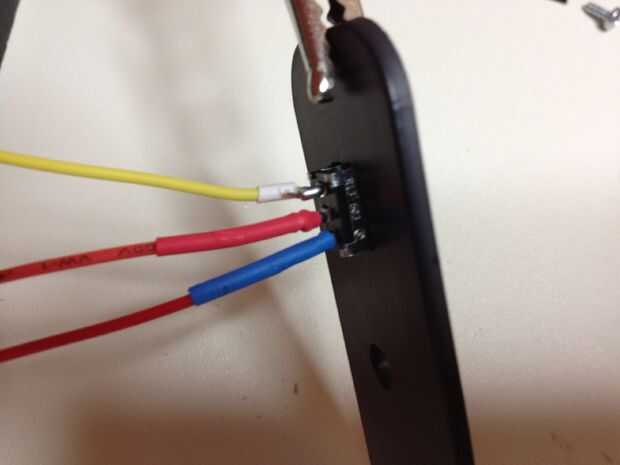

6. Monte los interruptores y el conector de teléfono que el orificio superior.

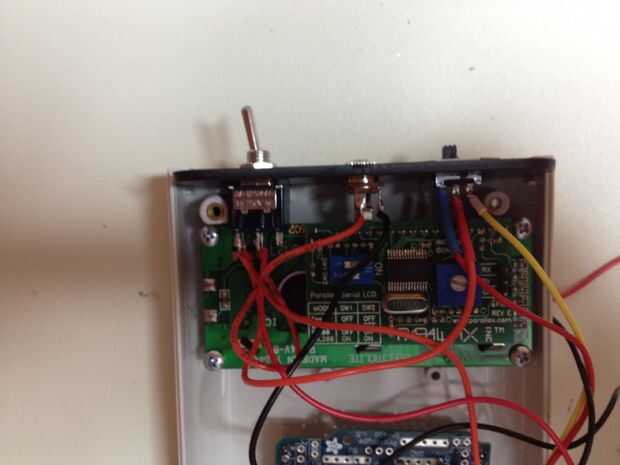

7. Monte el panel de Arduino y pantalla LCD. Debe encajar perfectamente dentro de la caja. Los orificios se alinean perfectamente!

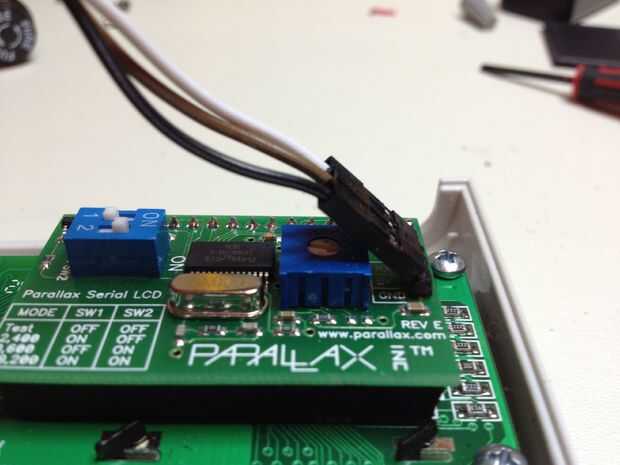

Nota: Si utiliza el mismo panel LCD serial yo lo hice, usted encontrará que los conectores de puente palo un poco demasiado alto para el recinto. Así que tendrás que doblar las patas para adaptarse.

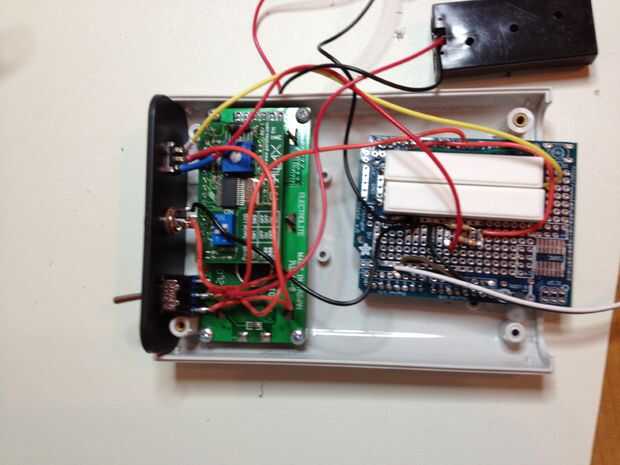

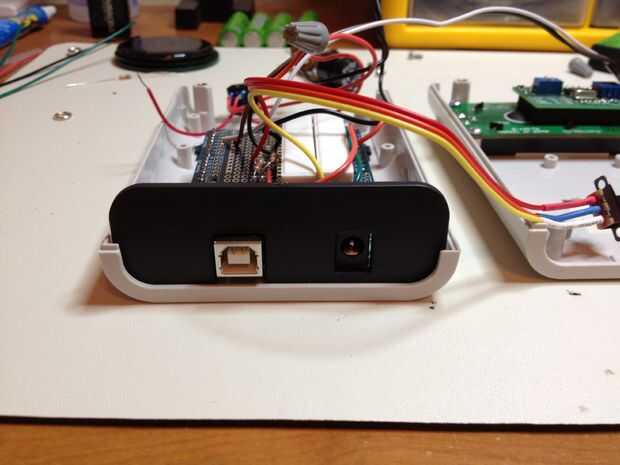

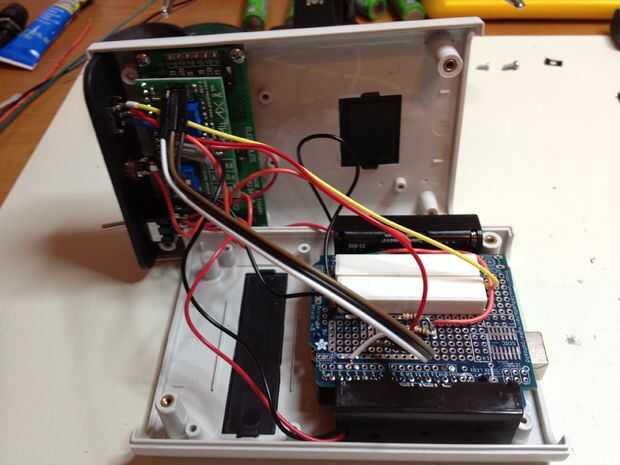

8. una vez todo cableado y atornillar, es hora de cerrar el caso. Va ser realmente lleno de gente allí, así que tenga cuidado al doblar los cables por componentes y orificios de los tornillos y todo alineado antes de poner los tornillos de caja final.

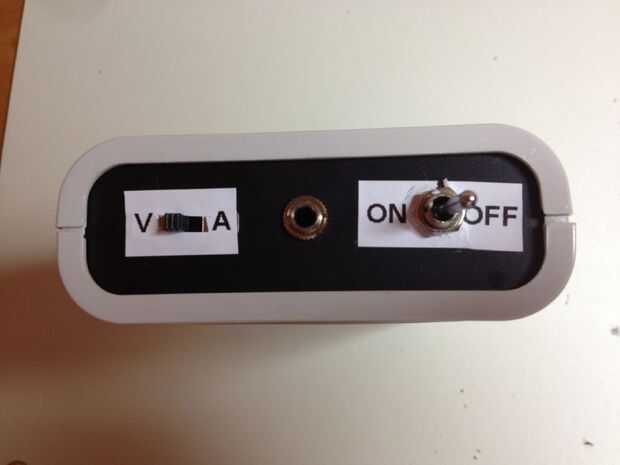

9. etiquetar los interruptores "ON – OFF" y "V – A". (Mis habilidades de fabricación de etiqueta son débiles, como se puede ver).

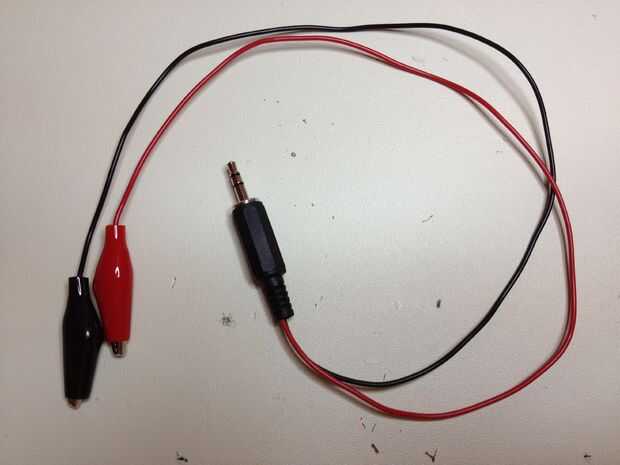

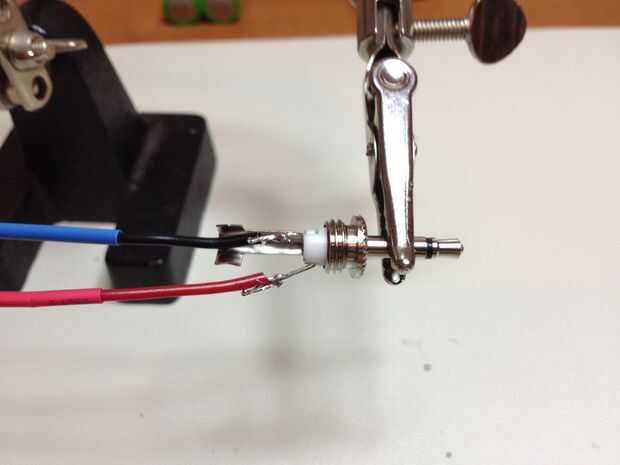

10. y por último, la soldadura de los extremos de rojo los cables de puente negro en el teléfono del enchufe y haciendo un cable de puente de plug-in poco agradable.
