Paso 6: Probar
Aquí es cómo se supone que funciona:

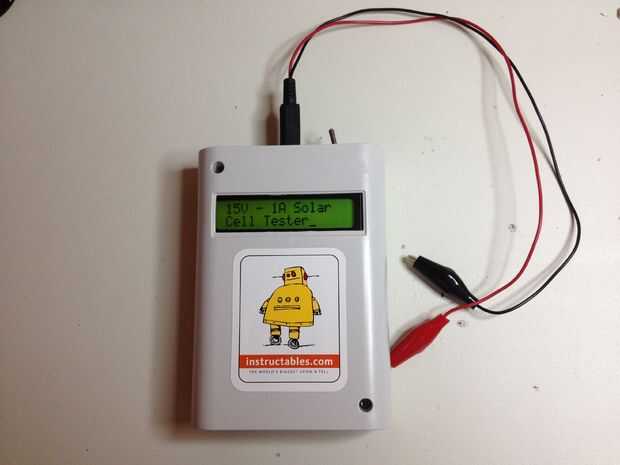

Cuando enciende la potencia, la pantalla alternará entre: "15V - 1A célula Solar Tester" y "Mover interruptor a V y conectar la célula".

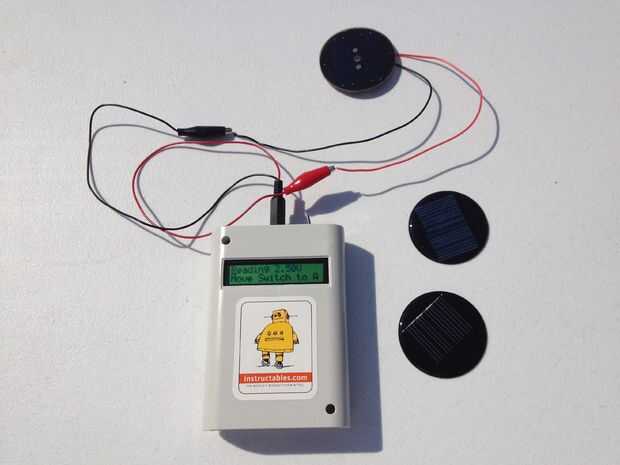

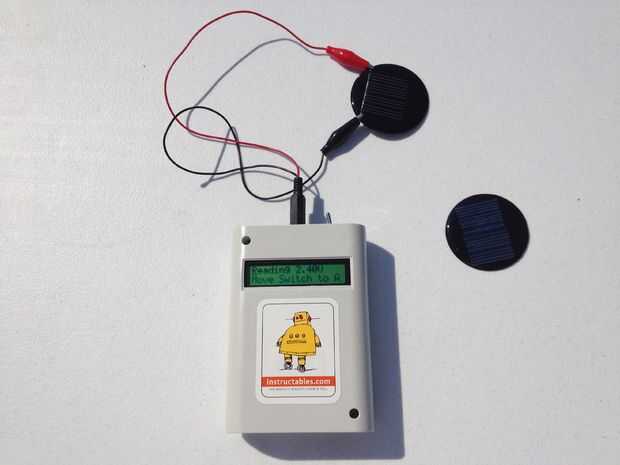

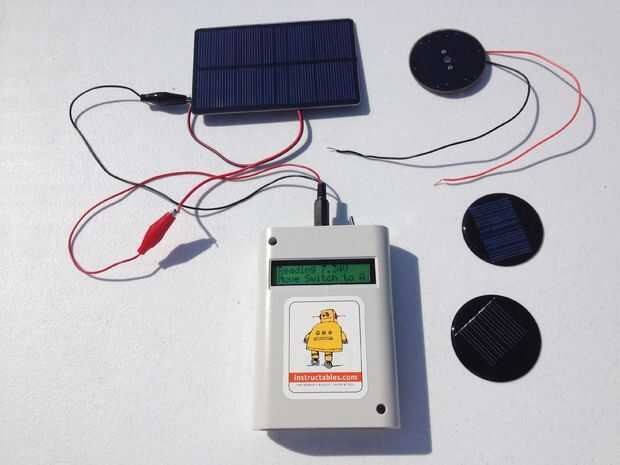

Tan pronto como el tester detecta tensión, la pantalla cambia a: "Lectura" y la tensión en voltios, seguido por, "Mueva interruptor a" '

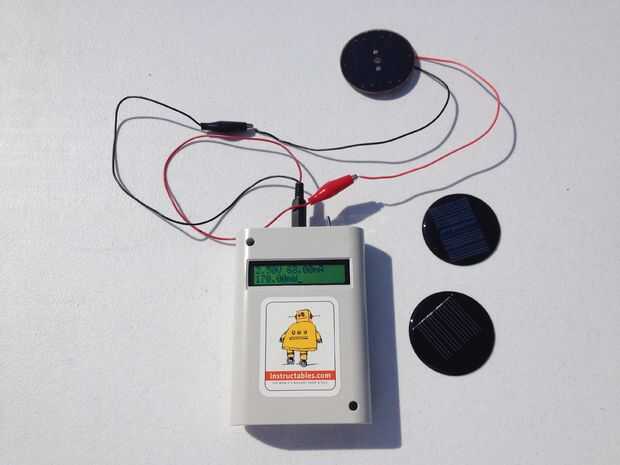

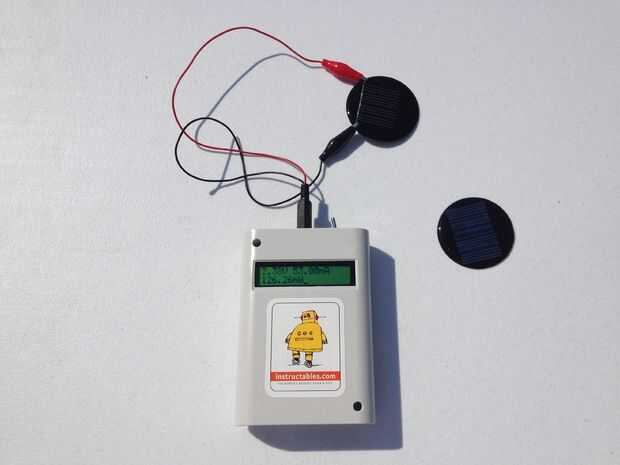

Cuando se mueve el interruptor a "A", la pantalla mostrará el voltaje en voltios, corrientes en mA y la potencia en mW.
Nota: Si la lectura es inferior a 1mA, el probador asumirá ninguna célula está conectada y mostrar la inicial "15V - 1A célula Solar Tester" mensaje.
Pruebas de campo.
Antes de que fuera, tuve que dar el toque final; una etiqueta de Instructables Robot!

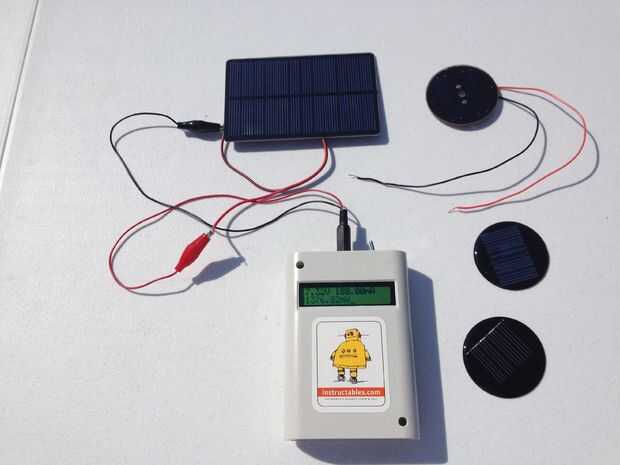

Entonces, agarré una variedad de células solares de mi banco de trabajo y salió a prueba. Verás los resultados en las fotos!
Éxito!!!!!!
