Paso 2: Montar el tablero de LCD
Mi LCD vino suministrado con las clavijas de cabecera necesarios para conectar el módulo a la Veroboard, pero tuve que soldar en el lugar. Los pasadores de cabecera necesitan ir en recta, por lo que es aconsejable fijar primero un extremo y ajústelo hasta que esté recto antes de soldar el resto de los pernos.

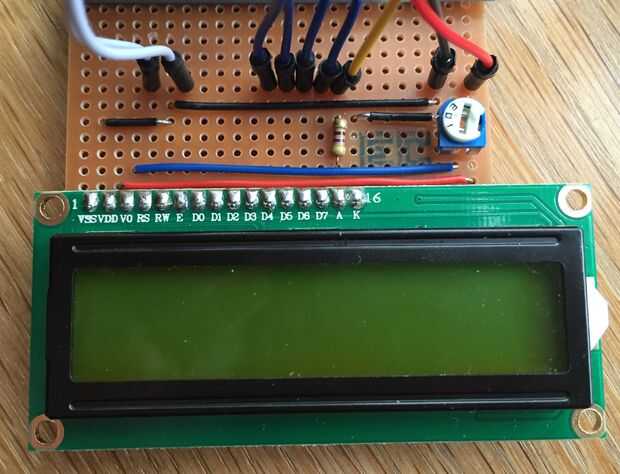

Una vez que las patillas de la cabecera estaban en su lugar yo había soldado todo el conjunto en mi Veroboard antes de añadir el resto de las conexiones.
Hay realmente mucho cableado que hacer aquí. Empecé por la 10k resistencia en la placa en una zona clara de los pines del conector LCD de soldadura. Los extremos de los alambres la resistencia Variable para la + 5v y puente de tierra que va utilizar el conectar el LCD a la Arduino (el rojo y los cables de puente negro en la foto) y conectar el limpiador con el conector de V0 (The Blue wire en el tablero en la foto): controla el contraste de la pantalla.
A continuación conecte el RW y pines VSS a tierra (cables el negro en mi foto) - si quieres encender la retroiluminación de la LCD usted también tendrá que conectar la clavija de K (iluminación de fondo alimentación GND) en tierra.
Agregar una conexión entre el Pin VDD (+ 5v) en la pantalla LCD y el + 5V puente.
Si desea que la retroiluminación de la LCD de la energía puede hacerlo cualquiera; conectar A Pin (contraluz fuente de 5V) a través de una resistencia de Ohm 470 para el puente de 5V, o (como hice) conectando A Pin, a través de un resistor, a un puente (amarillo en mi foto), que puede controlar la luz de fondo de un puerto de Arduino. La resistencia es importante para evitar dañar demasiado actual del puerto de Arduino. Si está siguiendo mi esquema de Veroboard que usted necesitará recordar romper la pista de cobre entre las soldaduras de resistencia (las pistas de cobre funcionamiento arriba/abajo de mi foto), de lo contrario la resistencia se omite.
A continuación conecte los pines D4-D7 hasta a los cables de puente (estos son de color azul en mi foto).
Por último Conecte algunos puentes a la RS y E pernos. (Estas son blancas en mi foto).
Con un medidor de prueba de las conexiones del circuito.
Ahora estás listo para conectar el tablero LCD con Arduino.
