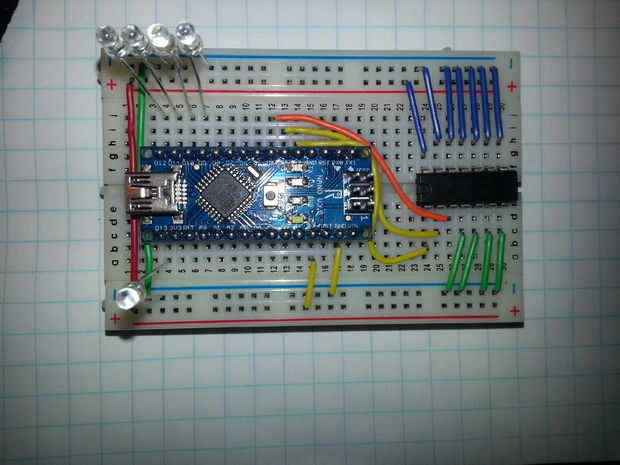

Probador de lógica Digital de la serie 74LS (1 / 4 paso)

Paso 1: Reunir los materiales

Ser estudiante universitario significa que estoy en un presupuesto ajustado, así este proyecto era perfecto para mí debido a lo económico era. Lo más caro fue el Arduino, pero que puede siempre ser fácilmente y reprogramado para el uso en otros proyectos. El costo total para este proyecto debe salir para ser $15-20.

Lista de hardware:
• Arduino Nano (funcionará cualquier Arduino 5v de su elección).
• ICs de serie 74LS (http://www.futurlec.com/IC74LS00Series.shtml).
• LED (http://www.ebay.com/itm/100pcs-3mm-LED-Red-Green-Blue-Yellow-White-Ultra-Bright-Light-Bulbs-Lamp-8000mcd-/300913115328?pt=LH_DefaultDomain_0&hash=item460fd1c0c0).
• Protoboard (un mini breadboard era perfecta en tamaño).
• El cable de

Lista de software:
• IDE de Arduino (mi versión es 1.0.5).

Como se puede ver la lista de piezas es mínimo. Si usted tiene alguna pregunta acerca de la compatibilidad del componente, estaría más que feliz de ayudar. Continuar el siguiente paso para la construcción del circuito.
