Probador de lógica Digital de la serie 74LS (3 / 4 paso)

Paso 3: programación

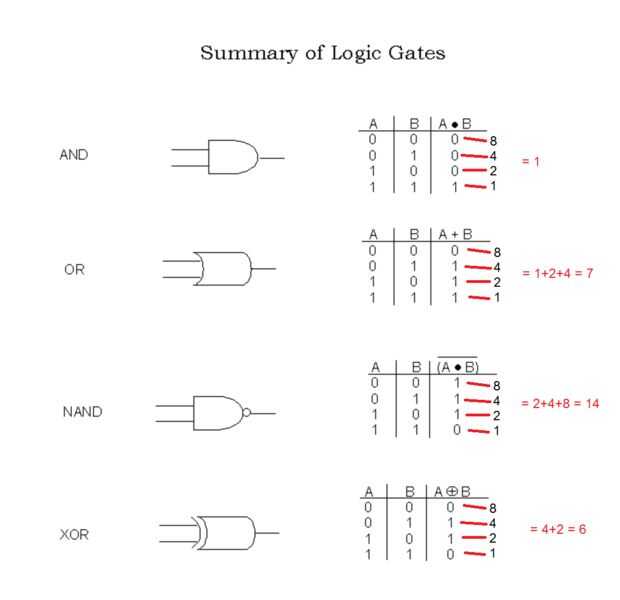

En todo el código configurar entradas como (Low, bajo), (bajo, alto), (alto, bajo), y (alta, alta) al igual que una tabla de verdad. Después asignamos estos valores con alta o baja ofrecemos un if instrucción para decir si la entrada es alto bajo cualquier variación de la tabla de verdad y luego x, nuestra variable, tendrá un número añadido a él. Los números 1, 2, 4 y 8 nos dará diferentes números, ya que la entrada es alta. El diagrama que yo he en la foto muestra directamente lo que quiero decir. Si usted tiene alguna pregunta sobre el código, no dude en preguntar.

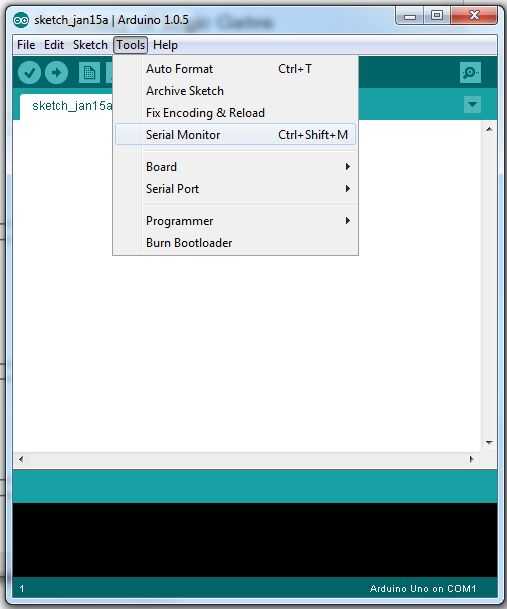

* Para mostrar el Monitor de Arduino Serial sólo tienes que ir a herramientas > Serial Monitor en el IDE de Arduino, como yo he representado allí.

EL CÓDIGO:

/*
Diseñar un circuito y escribir un programa de prueba, utilizando el Arduino Nano,
pondrá a prueba dos puertas entrada de lógica transistor-transistor (TTL)
como AND, OR, NAND y XOR.
Por: Zoran M
*/
int gatevalue; Declarar todas las variables
int inputPin = 4;
int Output1Pin = 2;
int Output2Pin = 3;
int led = 13;
int led2 = 12;
led3 int = 11;
led4 int = 10;
led5 int = 9;
Comienza declarando que el pin es lo que
void setup() {}
Serial.Begin(9600);
pinMode (Output1Pin, salida);
pinMode (Output2Pin, salida);
pinMode (inputPin, entrada);
pinMode (led, salida);
pinMode (led2, salida);
pinMode (led3, salida);
pinMode (led4, salida);
pinMode (led5, salida);
gatevalue = 0;
}
void loop() {}
gatevalue = gatevalue + (check_Gate (false, false) * 8); Cuando una entrada es alta agregará un valor a la gatevalue
gatevalue = gatevalue + (check_Gate (false, true) * 4);  y cada puerta tendrá un gatevalue diferente.
gatevalue = gatevalue + (check_Gate (true, false) * 2);
gatevalue = gatevalue + (check_Gate (true, true) * 1);

interruptor (gatevalue) {}
caso 1:
Serial.println ("la puerta es una puerta de y."); Cuando gatevalue es 1 es una puerta y
digitalWrite (led, baja); Si la puerta está en, la luz está apagada
digitalWrite (led2, LOW); Tabla de verdad puerta y salidas son 0, 0, 0, 1, que es cómo el LED hasta
digitalWrite (LED 3, bajo);
digitalWrite (led4, LOW);
digitalWrite (led5, HIGH);
rotura;
caso 6:
Serial.println ("la puerta es una puerta XOR.");
digitalWrite (led, baja); Si la puerta está en, la luz está apagada
digitalWrite (led2, bajo), valores de la tabla de //Truth
digitalWrite (LED 3, alto);
digitalWrite (led4, HIGH);
digitalWrite (led5, LOW);
rotura;
caso 7:
Serial.println ("la puerta es una puerta OR.");
digitalWrite (led, baja); Si la puerta está en, la luz está apagada
digitalWrite (led2, LOW); Valores de la tabla de verdad
digitalWrite (LED 3, alto);
digitalWrite (led4, HIGH);
digitalWrite (led5, HIGH);
rotura;
caso 14:
Serial.println ("la puerta es una puerta NAND.");
digitalWrite (led, baja); Si la puerta está en, la luz está apagada
digitalWrite (led2, HIGH); Valores de la tabla de verdad
digitalWrite (LED 3, alto);
digitalWrite (led4, HIGH);
digitalWrite (led5, LOW);
rotura;
por defecto:
Serial.println ("ERROR: la puerta no.");
digitalWrite (led, alto); Si la puerta no está, la luz está encendida
digitalWrite (led2, LOW);
digitalWrite (LED 3, bajo);
digitalWrite (led4, LOW);
digitalWrite (led5, LOW);
}
gatevalue = 0;
Delay(1000);
}
int check_Gate (int Salida1, output2 int) {}
int x;
digitalWrite (Output1Pin, output1);
digitalWrite (Output2Pin, output2);
Delay(5); Asegúrese de que la señal tenga tiempo de difundir a través de la puerta.
x = digitalRead(inputPin);

return x;
}

Subir el código a tu Arduino, abra al Monitor de serie y controlar los LEDs. Interruptor de las ICs y probar que funcionan correctamente. Asegúrese de que el Monitor Serial y los LEDs se hace salir la información correcta. Continuar el siguiente paso para más fotografías y la conclusión.
