Probador de lógica Digital de la serie 74LS (4 / 4 paso)

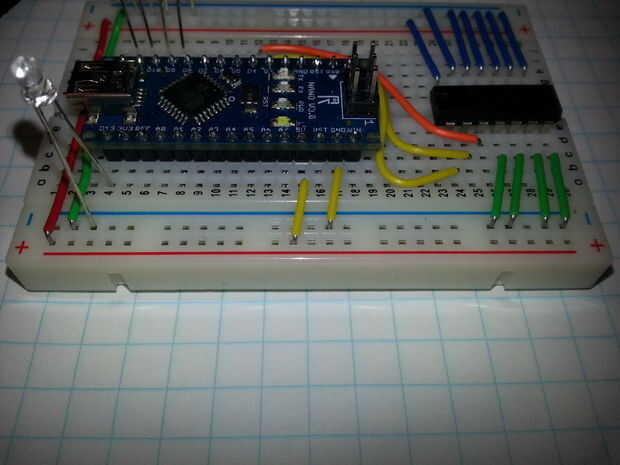

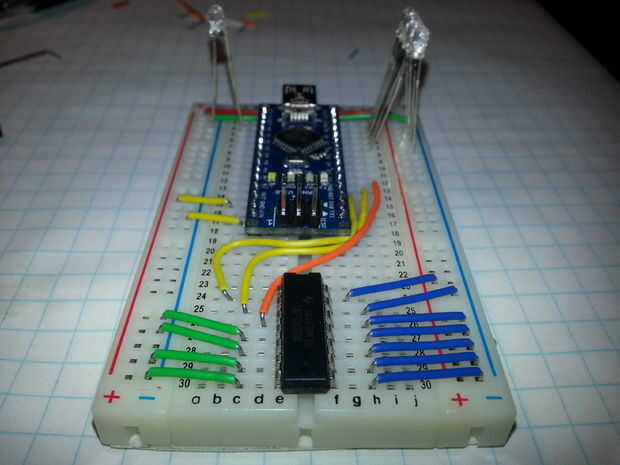

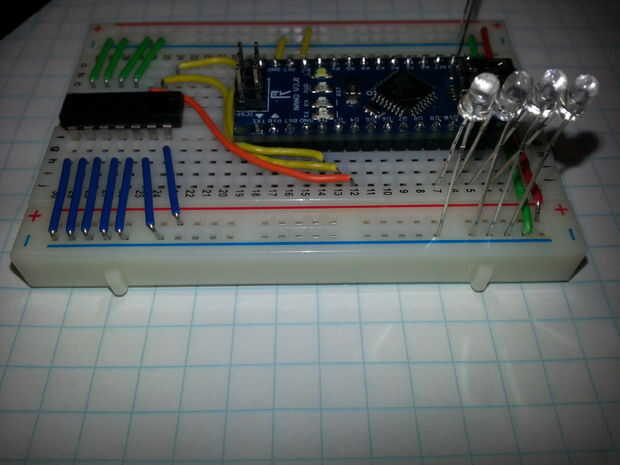

Paso 4: Más fotos y conclusión

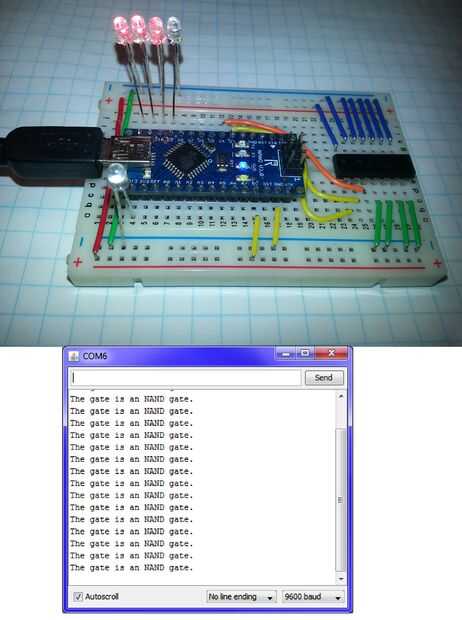

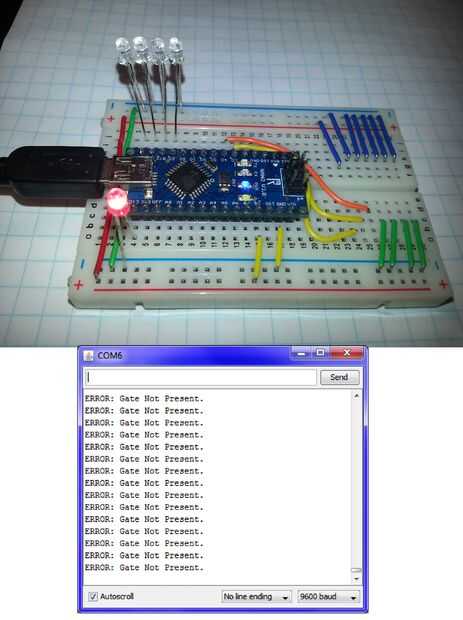

Ahora, si usted no cuenta por ahora, este circuito y el código sólo prueba una de las cuatro puertas en el ICs. Además uno o cambiar a este proyecto que podría realizarse es para poner a prueba simultáneamente todas las cuatro puertas en el chip. Indican los resultados de cada puerta independiente (tipo/pass/fail) y si una puerta no la prueba, o indica una función de lógica diferente del resto, indicar el tipo de IC por mayoría de votos (es decir, si el probador encuentra tres puertas y válidos, pero la cuarta puerta indica algo "o", el chip se identifican como una puerta "Y" IC con una puerta mala). Hay muchas variaciones y adiciones que se podrían hacer a este proyecto, y me encantaría ver algunos de los suyos; incluso si lo hiciste como lo hice.

01001000 01100001 01110110 01100101 00100000 01100110 01110101 01101110 00100001
