Paso 1: Unirlo
1 x Breadboard (pequeño es fino)
1 x PIC16F627, 628A o 648A
condensador de 1 x 0.1 uF
1 x resistencia de ohmios 20 k
resistencias de 3 x 220 ohmios
resistencias de 3 x 470 ohmios
resistencias de 3 x 120 ohm
Algunos cables de puente
1 x 5V regulada de alimentación o 4 pilas de NiMH en un soporte
También necesitarás un programador capaz de programación de microcontroladores PIC, como PICKit MPLAB ICD.

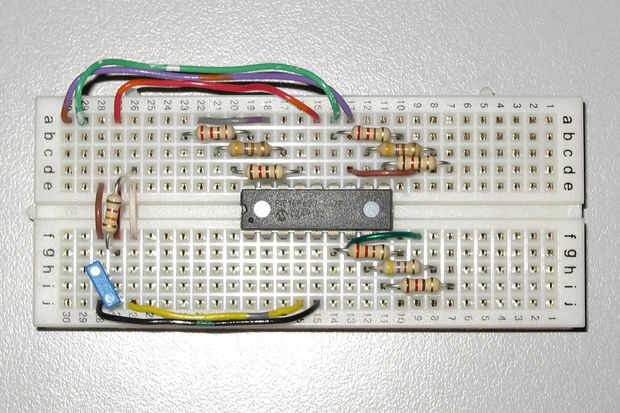

Como se puede ver, el circuito y la construcción es muy simple. Una vez tengas las piezas, simplemente ponerlos en un protoboard en 5 minutos! Utilizar la imagen como referencia.
Luego ejecuto el programador y estás listo para ir.
Esta unidad se hace para probar tipo cátodo común LEDs RGB, sin embargo, es muy fácil de cambiar el firmware para probar tipos de ánodo común. (Sin cambio de hardware necesitada.) (Ver la actualización abajo)
Esquema y el código fuente (Asamblea) se proporcionan para aquellos que están interesados, pero no hay necesidad de buscar si desea empezar con su prueba de LED...
Actualización: código fuente ha sido actualizado para ser capaz de cambiar entre cátodo común y el tipo de ánodo común LED. Cambiar la siguiente línea en la fuente:
COM_ANODE equ 0
Para:
COM_ANODE equ 1
para que sea tester de ánodo común.
