Paso 10: En las pruebas de circuito, negativo la mitad del puente.

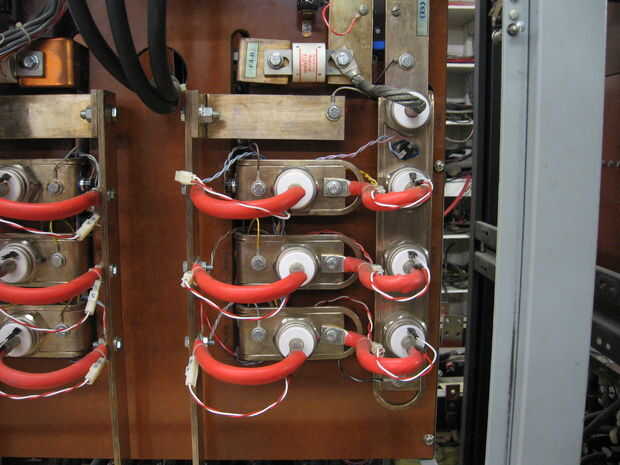

Puede probar SCRs en un puente de 3 fases sin retirarlos. Abajo se encuentra un típico puente de 3 fase en una fuente de alimentación. Encontrar las barras de salida positivo y negativo del puente.
Empezar por 1/2 del puente de prueba. El tres SCRs a la derecha es la mitad negativa del puente.
Clip el positivo rojo del probador a la barra de distribución de puente negativo (ver notas de imagen). Luego enganche el clip amarillo negativo a una de las conexiones del secundario del transformador. Si la lámpara permanece hacia fuera, bien por ti, el puente no está en cortocircuito. Tocar un cable de la puerta con el cable blanco de la prueba y prueba uno por uno. Apagar lo SCR desconectando el cable rojo o amarillo y pasar a la siguiente SCR.
Si encuentra cualquier shorts en todo, necesita desconectar todas las cerdo cola conexiones (cátodos) para aislar a cada uno. Luego probar cada uno por separado.
