Paso 1: Servo Tester piezas
El LCD que escogí es fácil interfaz y es algo común. Ellos pueden ser encontrados en Ebay - http://ebay.com buscando "Nokia de 84 x 48 módulo LCD luz de fondo azul adaptador PCB Nokia 5110 LCD para Arduino" o incluso sólo 5110. Son cerca de $3.
El microcontrolador es el CGMICROMITE de http://www.circuitgizmos.com/products/cgmicromite2/cgmicromite2.shtml por $6.50. Este chip tiene un intérprete de BASIC avanzado y editor a bordo. Es un chip DIP de 28 pines, así que es muy fácil de prototipo con. Perfecto para este proyecto.
Otras piezas incluyen un circuito prototipo, siete pulsadores pequeños, un zócalo de 28 pines, una tira de 8 pines (para el LCD), una tira de pines de ángulo recto 5 (para servo), una tira de pines de ángulo recto 3 (interfaz en serie para la programación), un terminal de tornillo de dos pines, un 3.3V regulador (el microcontrolador), un par de tapas y un par de resistencias.

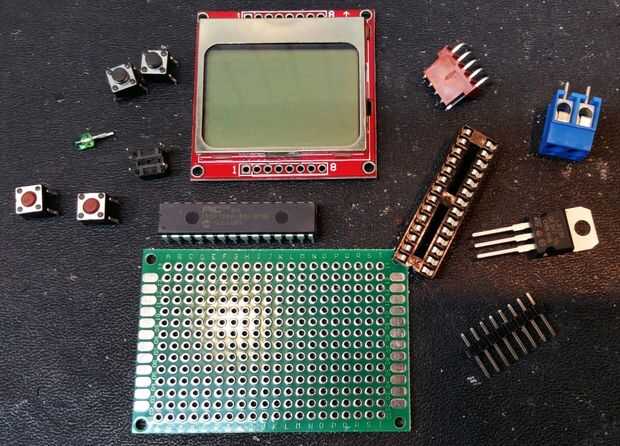

La imagen muestra la mayoría de las partes.
