Probador de servos con LCD gráfico (2 / 7 paso)

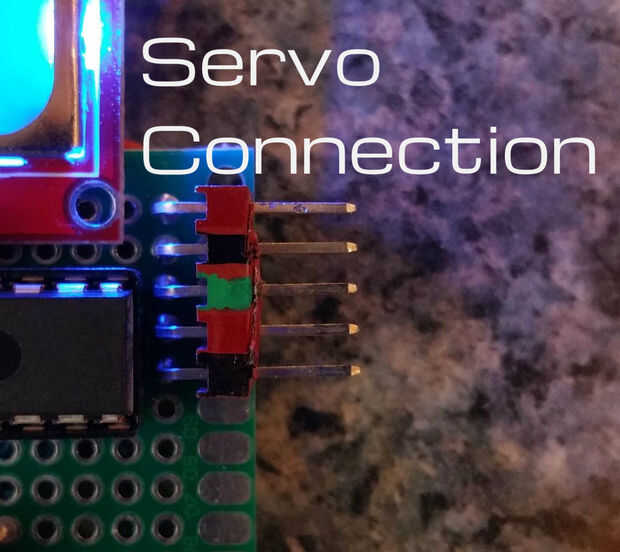

Paso 2: Conexión de Servo

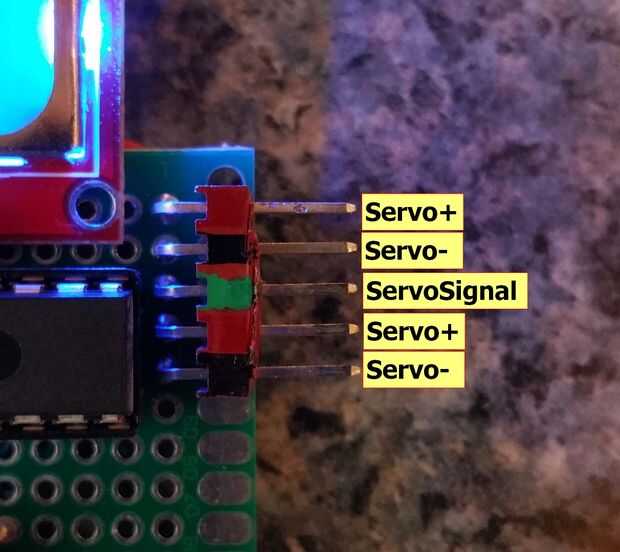

Una cosa que sin duda quería hacer era utilizar una conexión de servo de 5 pines que tiene servo dos negativos y dos conexiones positivas de servo. Dispuestos como en la foto de arriba puede conectar el conector de servo de 3 pines a la cabecera de 5 pines no importa cómo se arreglan las conexiones en el enchufe de 3 clavijas servo.

Por ejemplo algunos conectores servo tienen servo negativo en el medio, algunos hay señal. La que he fotografiado que he probado tiene servo positivo en el medio.
