Paso 4: Pantalla LCD y botón diseño

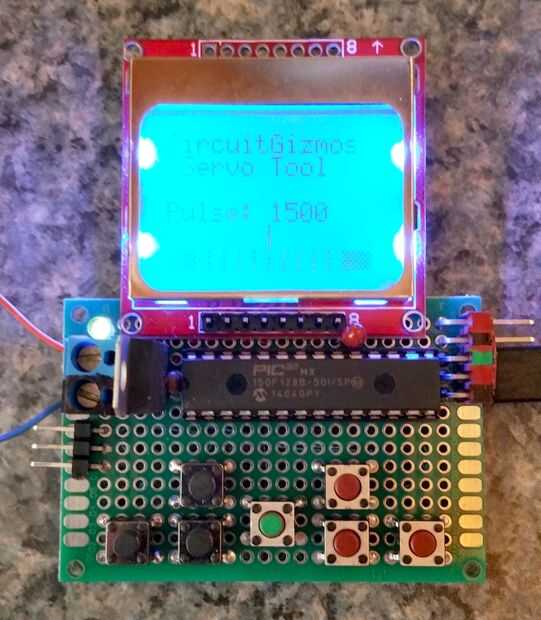

La pantalla LCD se coloca en la parte superior de la PCB y los botones están dispuestos en el mismo patrón que se muestran en el esquema.
El botón central, pintados de color verde, centros el servo estableciendo el pulso de control del servo a 1500 microsegundos. Los botones negros y rojos top swing el servo a un lado u otro con los comandos de 800 a 2200 microsegundos respectivamente.
Los botones negros baja reducen el pulso por 10 o 100. Los botones rojo inferiores aumentan el pulso por 10 o 100.

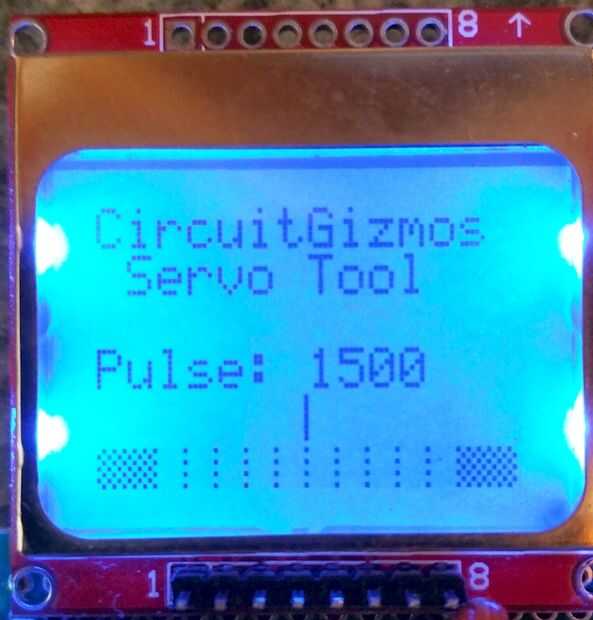

La pantalla LCD muestra el ancho de pulso numérica. En posición central que es 1500 microsegundos.
Hay una indicación gráfica de la posición del servo en la parte inferior de la pantalla. Hay 100 microsegundos tic marcas y encima que un puntero que se mueve hacia la derecha como el ancho de pulso disminuye y a la izquierda a medida que aumenta.
