Paso 2: Haga un componente conectar y construir un caso
Este dispositivo es un medidor pero el enchufe predeterminado un poco duro de usar. Tengo que ajustar el tornillo para que el pin del componente se ajuste al agujero y diferentes componentes tienen pin diferente tamaño. Desde entonces, decidí usar un pequeño pice de protoboard que toma por defecto, que es lo mejor para poner el componente. Hacer un componente enchufe por:

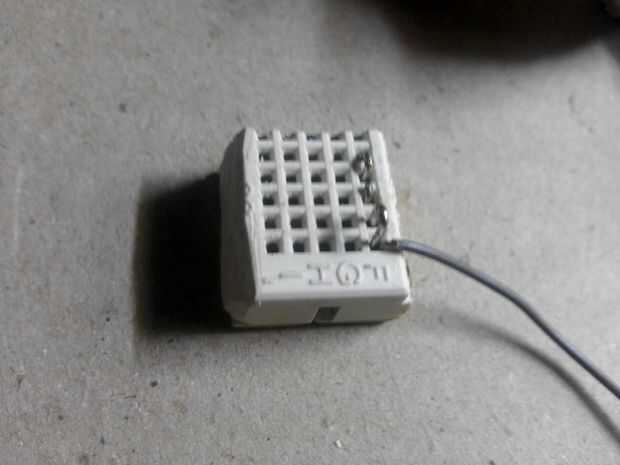

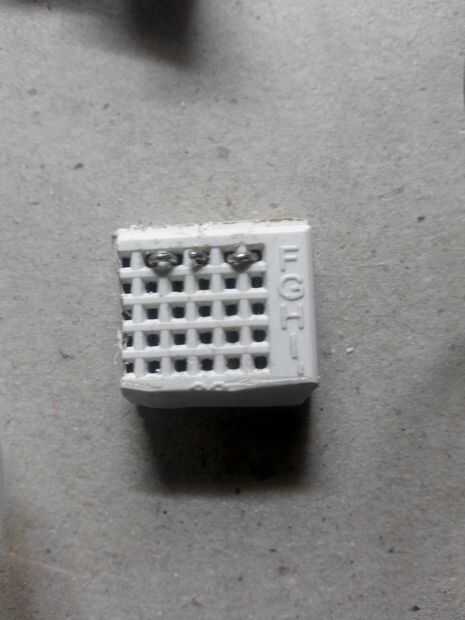

-Utilice un cuchillo o una sierra para cortar un pequeño trozo de placa, tamaño 5 x 5 agujeros. Los agujeros están conectados juntos en vertical
-Utilice la herramienta de corte, cortar el clip de papel en definitiva pieza luego la forma para que quepa en el agujero. La pieza central debe ser en forma de L para evitar las caídas accidentalmente dentro, ponerlo en la parte superior de la columna media

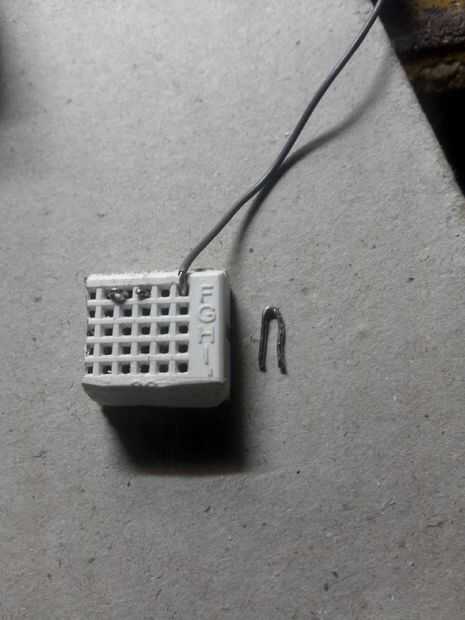

-Hacer 2 pin de forma de U para conectar la columna 1 2 y 4 5

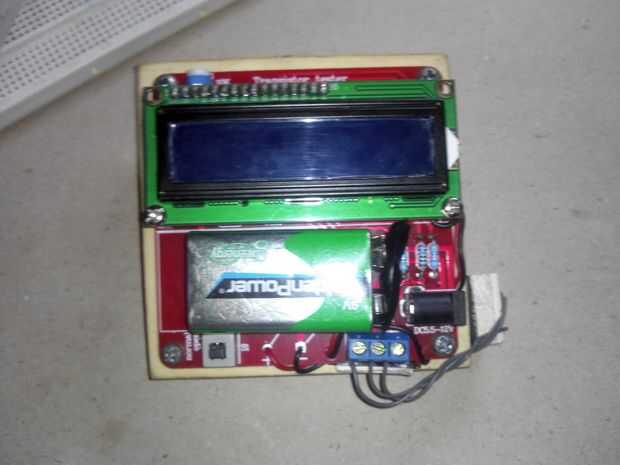

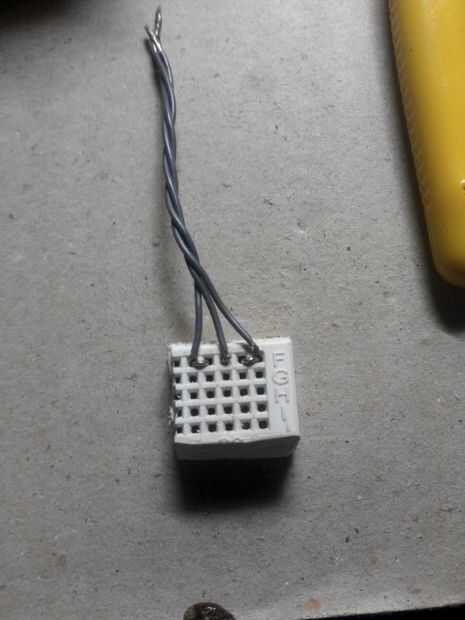

-Poner 3 cables cortos en el agujero que tenía 3 cortar pernos, tuerza los alambres. Poner el otro extremo del cable en la ranura del enchufe y atornille. Usted debe poner atención en el número del alambre, debe estar en 1 2 3 de izquierda a derecha

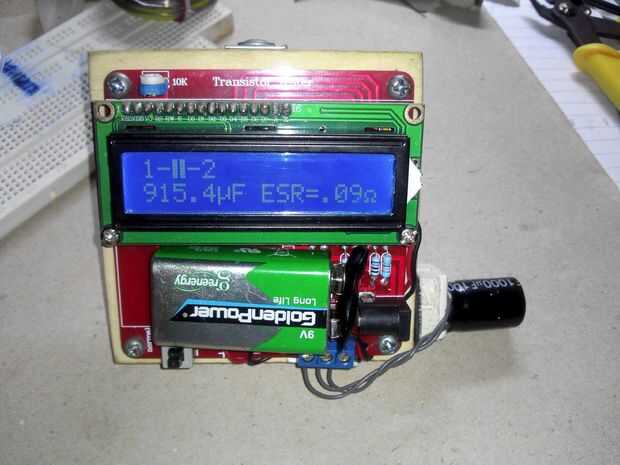

-Prueba de algún componente para asegurarse de que funcionaba. Comlumn 3 es el número de pin de prueba 2

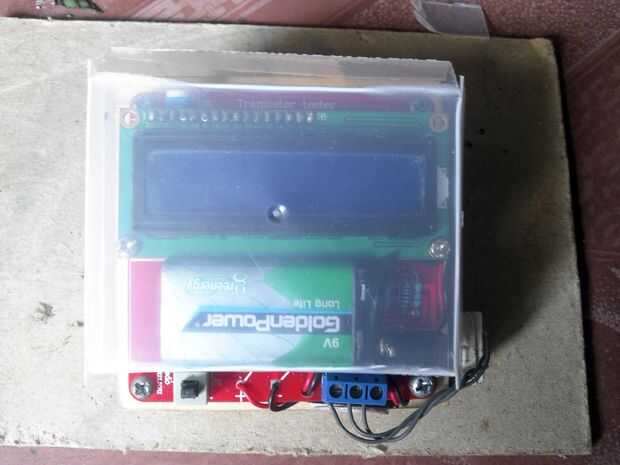

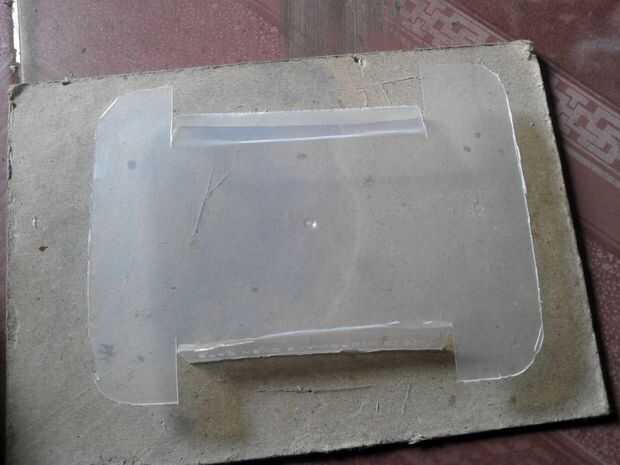

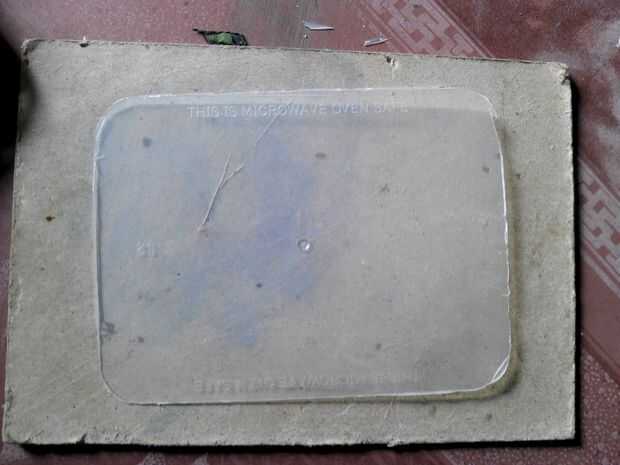

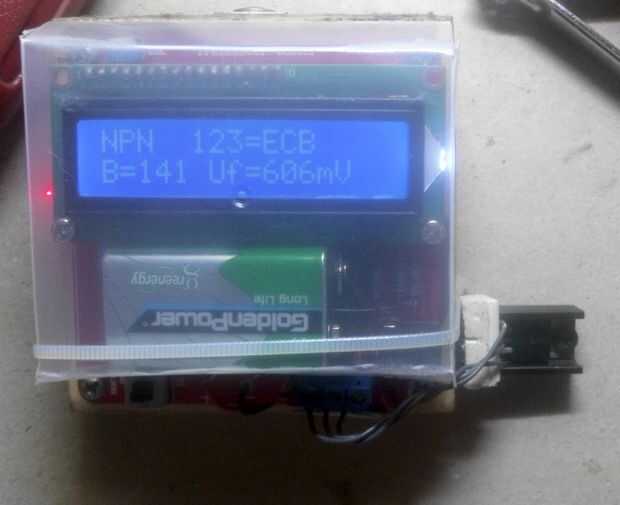

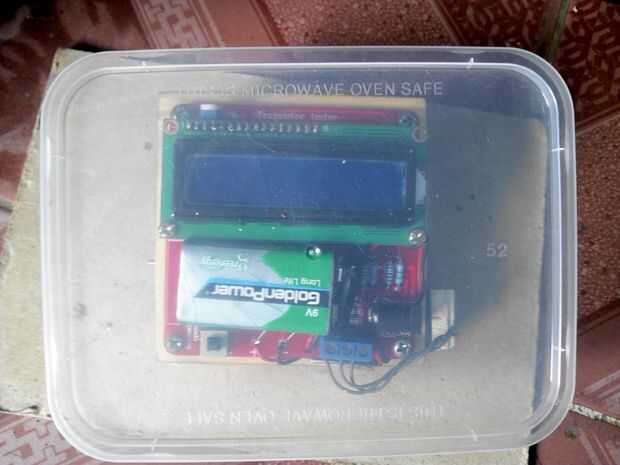

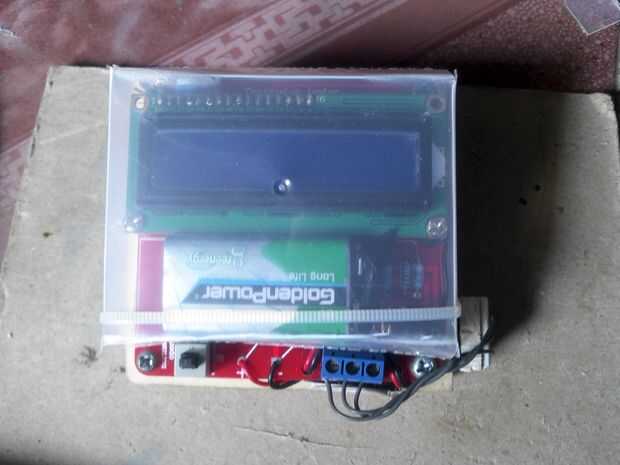

Usar un tapón de plástico para hacer un caso para el probador. Me corte, en forma de la tapa y utilizar pegamento caliente para pegar en el lugar. Si desea utilizar el enchufe de voltaje de CC, no olvide hacer un agujero para la toma de corriente. Necesito reemplazar la batería más adelante para utilizar sólo un zip firmemente fijada a la cubierta
