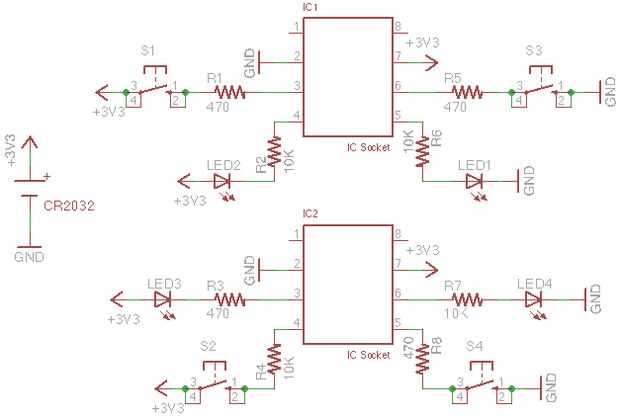

El propósito de este circuito es para probar transistores de NPN y PNP y a identificar sus diseños de polos, es decir BCE, EBC. Me encuentro pruebas mucho de determinar su tipo y esquema de los terminales y así encontrar que construir el circuito de prueba en un protoboard se ha convertido en una molestia por lo que yo quería un circuito fácil que sería más permanente y que me permitiera probar transistores los transistores.

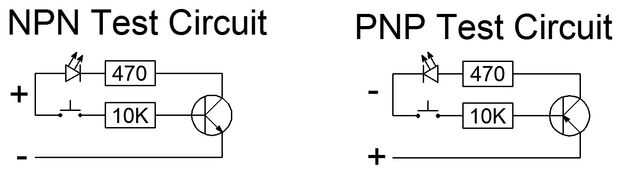

El tipo de transistor NPN/PNP determina la polaridad de las conexiones. La orientación del transistor es el esquema de los terminales. Definir el esquema de los terminales cuando se mira en la parte superior del transistor con la parte plana mirando hacia usted. Probablemente no es la manera oficial de clasificarlos pero tiene más sentido para mí cuando yo estoy colocándolos en un circuito.
-EBC está parado para el emisor Base colector. Cuando se utiliza esta sigla estoy diciendo que el pin a la izquierda es el emisor, el pin central es la base y el eje derecho es el colector.
-BCE similar a la anterior sigla significa emisor colector Base. El pin de emisor es otra vez la izquierda pero el pin central es el colector y el pin derecho es la base.
He pasado por cerca de 100 transistores que fueron tirados de electrónica antigua y nunca han encontrado otras orientaciones por lo que he encontrado que no hay necesidad para probar otra cosa que estas dos orientaciones.
