Probador de transistor (4 / 8 paso)

Paso 4: Colocar las resistencias

Permite trabajo en circuito de uno prueba a la vez. Vamos a empezar con el transistor NPN con un esquema de los terminales de EBC; Emisor, Base, colector.

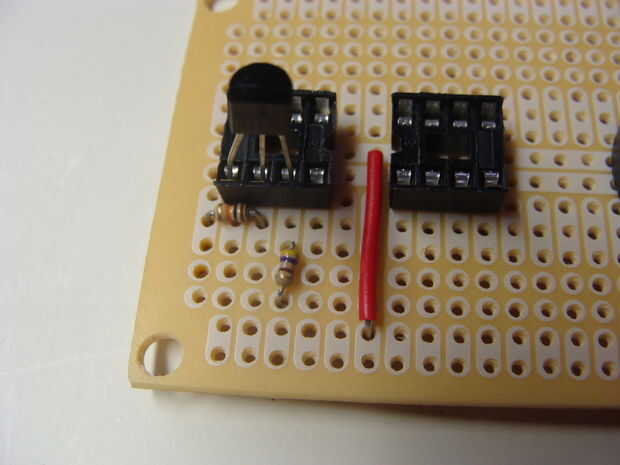

Coloque el resistor de 10K ohmios en una orientación horizontal para que se conecta al pin 2 del zócalo del IC y se extiende hasta el último perno de la izquierda del tablero. Coloque el resistor de 470 ohm en el pin 3 del zócalo del IC en una orientación vertical. Las resistencias de la soldadura, si usted está utilizando nuevas resistencias o resistores con cables largos no recortarlo aún. Vamos a utilizar estos cables para conexiones futuras.
