Paso 5: Coloque el interruptor y LED
El interruptor proporcionará energía positiva a la resistencia de ohmio de 10 K. Coloque el interruptor con un pin más a la izquierda para que alinea verticalmente con la resistencia. Si usted tiene un interruptor con 4 pernos Asegúrese de que colocarlo para que la conexión se rompe entre la izquierda y derecha de pernos. Suelde el interruptor en su lugar. Ahora usted necesitará cerrar la brecha entre el resistor de 10K y el interruptor. Si tuvieras mucho las piernas en su resistencia doblan uno ahora para que toque el interruptor de conexión. La soldadura y luego cortar esta conexión. Si usted no tenía las piernas largas te resistencia necesita llenar el vacío de una manera similar que hicimos con los zócalos de los IC y los rieles de voltaje.
Ahora coloque el LED en el circuito entre el resistor de 470 ohm y el eje derecho del interruptor. Coloque el LED de manera que el ánodo, + conexión está conectado con el conector del interruptor. Suelde el LED en su lugar. Utilizando la curva de conductores LED el ánodo de manera que toque el pasador del interruptor para crear una conexión entre los dos. Esto es donde la energía positiva se separaron. El cátodo del LED de la curva que conecta con el resistor de 470 ohm. Estas dos conexiones de la soldadura.

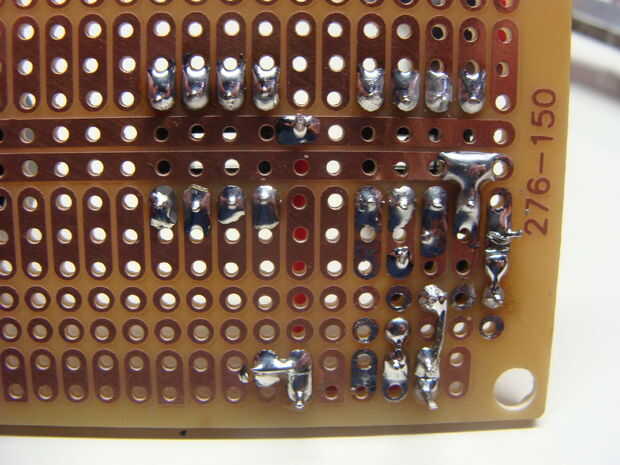

Ahora permite brindar energía positiva. Ejecutar un cable desde el riel de voltaje positivo al segundo pin de la parte inferior. Ahora ejecute un alambre del cable que colocamos sólo a la conexión entre el interruptor y LED. Suelde todas las conexiones.

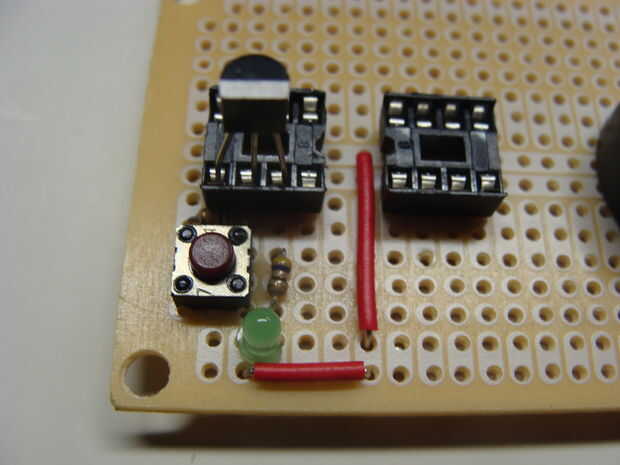

Ahora coloque un transistor NPN en el zócalo como mostrar y presione el botón. Si el transistor funciona el LED deberá encenderse. ¿No funciona? ¿Tienes el Transistor correcto? ¿Las conexiones del circuito es correcto?
