Probador de transistor (6 / 8 paso)

Paso 6: Terminar

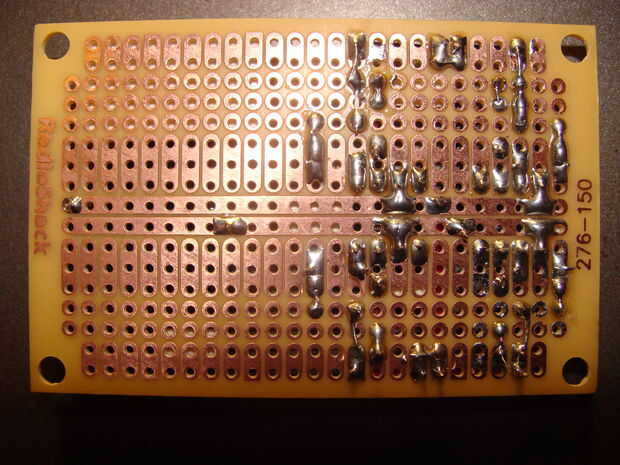

Ahora para los otros tres tipos. El circuito NPN para poner a prueba la orientación de la clavija del BCE es una imagen espejo del circuito anterior.

Los circuitos de la PNP son imágenes del espejo de sus circuitos de NPN similares. Recuerde conectar el interruptor y LED con voltaje negativo. También Recuerde colocar el LED correctamente así que el ánodo se conecta con la resistencia.

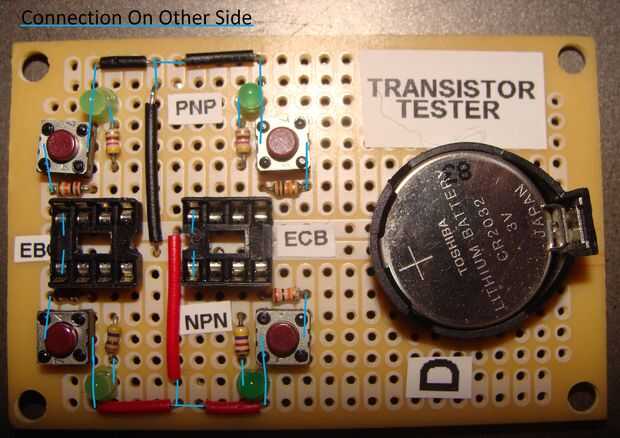

Para terminar para arriba agregar algunas etiquetas para que nunca olvide donde van los distintos tipos de transistores.
