Paso 1: divisor del voltaje 5v transformador



Mientras que el reloj puede haber derecho de 5v, no quería freír, usé un paquete de 5 resistencias de 150 Ohm para hacer un divisor de tensión. Divisores del voltaje son increíblemente simples y debido a la baja corriente dibuja del reloj (es decir, venir, una batería AA lo alimenta durante años), probablemente podría utilizar cualquier resistencias de tamaño de 10 Ohm a 100kOhm,

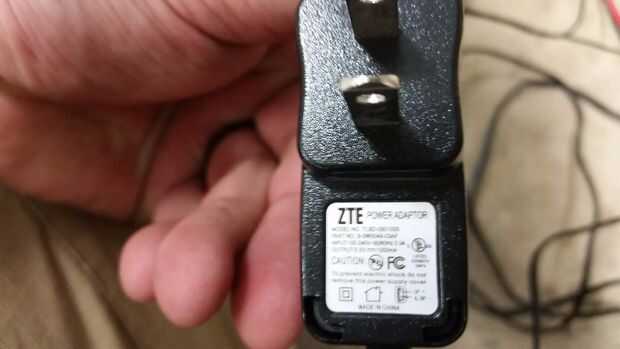

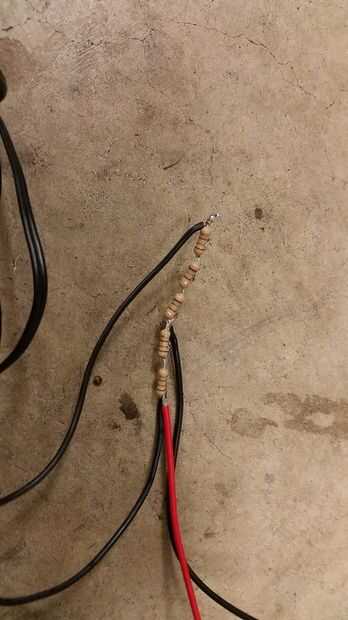

En primer lugar, pones todas las resistencias en serie. Trence los conductores, si se puede de la soldadura. Entonces, corta el final de su transformador de 5v (o cualquiera de sus formas tiene, lo único importante es que es dc) y conecte un cable a un extremo de la cadena de resistencia y un extremo a otro. Se trata de un divisor de tensión. Use un medidor de voltios y se puede medir la resistencia en los diferentes momentos entre transistores en la cadena para obtener diferentes voltajes. Debido a la magia de la electrónica, la tensión permanece igual sin importar la carga (suponiendo que la fuente de alimentación puede suministrar bastante corriente). Y usted también construir un limitador de corriente, ya que la carga máxima posible es el voltaje del transformador / (su valor de resistencia)
Mi reloj seria solo carrera de 2v, no en 1v, así que os adjunto la negativa de donde va el AA al extremo negativo de la serie de resistencias y adjuntada al lado de donde el AA va al lugar entre el resistor de 2 y 3 +.
El divisor de voltaje de ghetto sirve un segundo propósito, que es como una resistencia de drenaje para drenar cualquier energía capacitiva en el reloj y fuente de alimentación cuando el UPS se apague, asegurando que el reloj de baja potencia detiene exactamente cuando el UPS está en jugo.
Costo total - $5 ($2 reloj, fuente de alimentación de $1, $2-5 pack de resistencias de 150 Ohm de Radio Shack).
