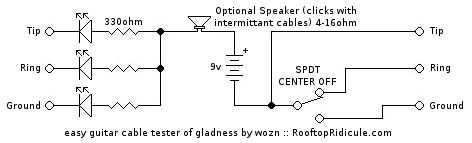

Paso 2: Revisa el esquema
¿
Si el interruptor está apagado y solamente la luz de la punta está en el, eso es bueno.
La luz del anillo o tierra debe activar también cuando se gira el interruptor hacia uno u otro o ambos se encenderán de cualquier manera si es un cable mono. Si no, uno de ellos es desconectado, y es un cable mal.
Con el interruptor de apagado, si la punta es un cortocircuito a tierra o el anillo, una o ambas de esas luces se enciende con la luz de la punta cuando se mueva el cable, a pesar de que el interruptor está en el centro. sabes entonces es de un cortocircuito dentro y es un cable roto.
No enciende, o ninguna extremidad luz incluso si los otros dos se encienden con el interruptor, y obviamente es un cable mal también.
Nota: dos adaptadores simples se pueden hacer muy fácilmente para hacer esta prueba cables XLR así, o pueden añadirse XLR balanceadas. no necesariamente importa que conectes para que la luz, como son iguales en ambos lados y sabes que es lo que los conductores. En este caso incluso puede un interruptor SP3T en su lugar. Si usted utiliza un interruptor de tres vías se podría poner a prueba uno de los tres conductores en un momento y cualquier dos luces iluminación significaría un cortocircuito entre ellos. Estos son más difíciles de encontrar y no realmente necesario, pero harían la cosa un poco menos confuso utilizar.
