Paso 4: La caja.

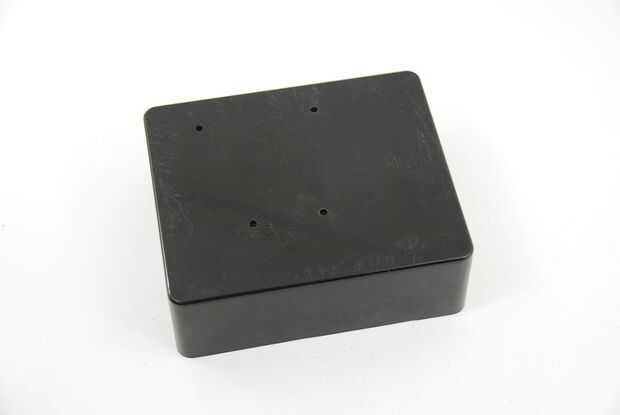

Foto 1: perforar el patrón en la parte inferior de la caja (para sostener el Arduino en lugar). El tamaño de orificio de 3 mm.
Foto 2: taladro y corte dos agujeros en el lado de la USB conexión y fuente de alimentación (si no necesita programar el controlador ya y ha optado por utilizar las baterías, no es necesario este paso. El Arduino se mantiene en su lugar con los pernos pequeños (lo quite antes de pintar!).

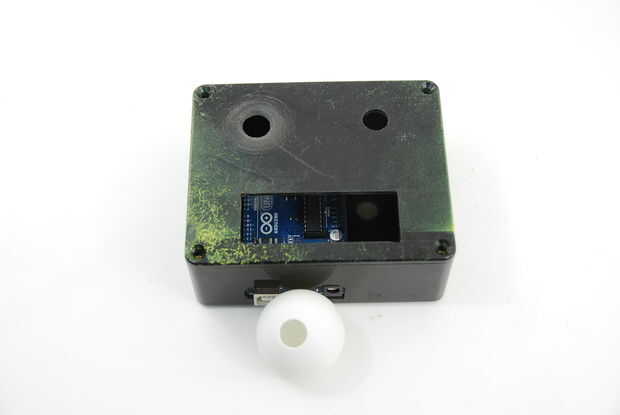

Imagen 3: corte una ranura en el encendido de la caja para la pantalla LCD. Perfore otro dos agujeros, uno para el LED (pelota de ping-pong) y otro para el botón. Asegúrese de que el agujero de la pelota de ping-pong tiene una cara inclinada.

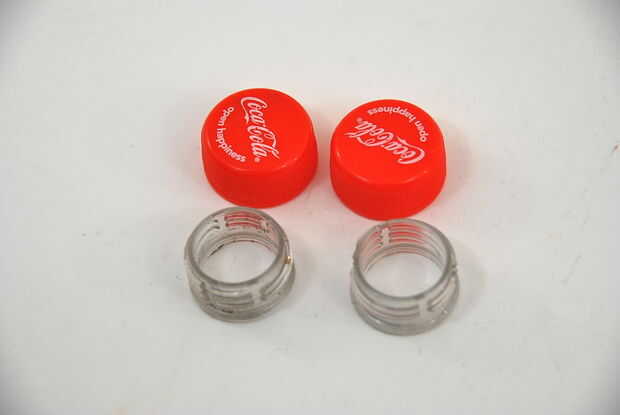

Foto 4: tomar dos tapas de una botella de Coca Cola y cortar la parte superior de la botella así. Las secciones superior de la botella al lado de la caja del pegamento (Asegúrese de tener un rostro agradable y plano para el pegamento).
Lijar la caja con un papel de lija fino.

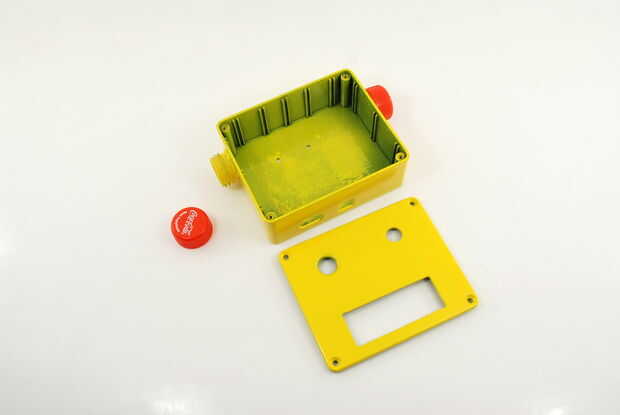

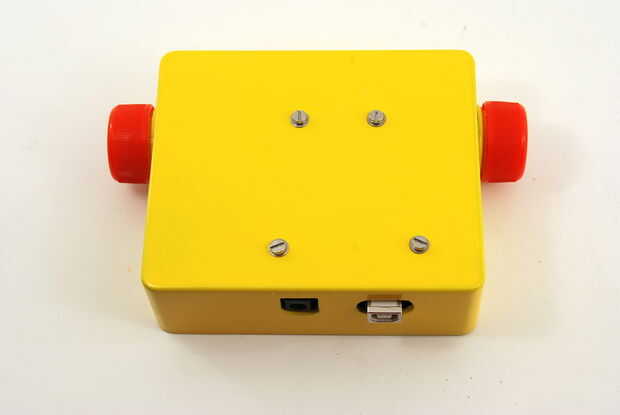

Cuadro 5: aplicar varias capas de pintura (sin las tapas de coca cola).

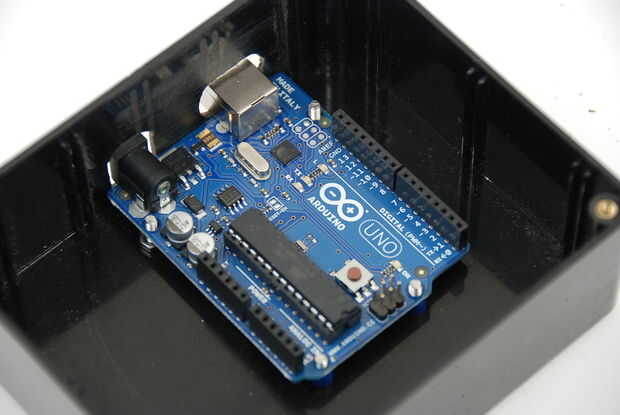

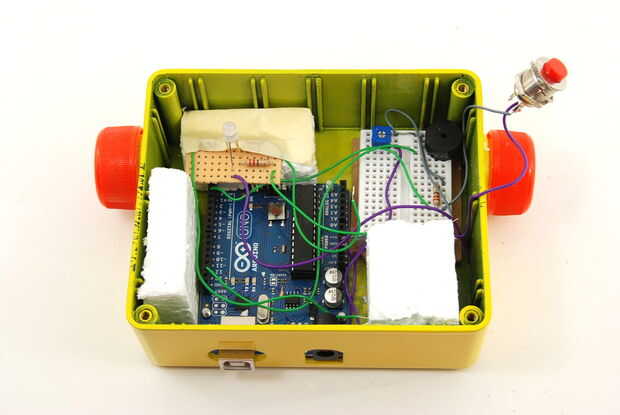

Foto 6, 7, 8: instalar el Arduino. He utilizado un protoboard pequeño para los componentes (metro Piezo y falencias de la pantalla LCD). El LED fue solderd por separado. Puesto que el Arduino está firmemente atornillado en su lugar, pueden instalarse bloques de espuma contra él y proporcionando así un ajuste apropiado para la pantalla LCD.
No tengo cables rojo, azul y negro usé púrpura, verde y gris:
Púrpura: +
Verde: pin
Gris: Gnd
