Problema de temporizador del horno (2 / 4 paso)

Paso 2: La mecánica de la misma

lo planeado enchufar una verruga de la pared (120 voltios CA al adaptador de corriente de 12 v CC) de algo que ya no se utiliza el temporizador. La corriente de 12 voltios control de un relé accionado por 12 voltios, pero capaz de cambiar de "on" y "off" un circuito de 120 o 240 voltios.

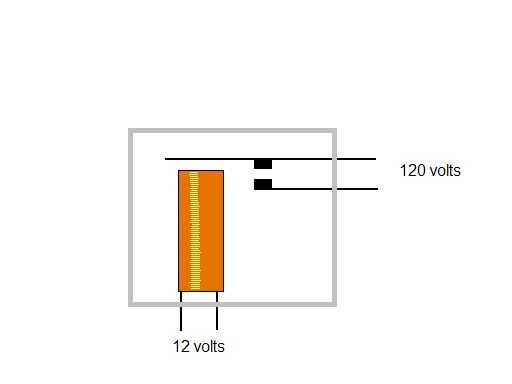

El gráfico muestra una ilustrada explicación de cómo funciona un relé. Una bobina de alambre (de cobre de color) se envuelve alrededor de un núcleo de acero. Cuando se suministra 12 voltios a esta bobina, magnetiza el núcleo de acero. Un pedazo elástico de metal (línea negra) sobre la parte superior de la bobina se tira hacia la bobina. Un punto de contacto de esta pieza de metal elástico se encuentre a otro punto de contacto y cierra un circuito secundario. Cuando la corriente en la bobina deja fluir, deja del magnetismo y los puntos de contacto abierto.
