Problema de temporizador del horno (4 / 4 paso)

Paso 4: El diseño

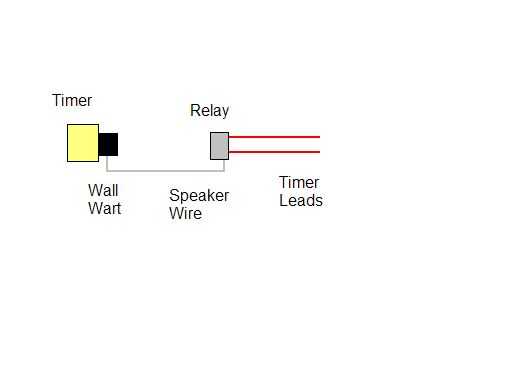

Esta es la presentación física de las partes. De izquierda a derecha, verás el temporizador que utiliza en lugar del temporizador del horno original. Se conecta a un receptáculo en cualquier lugar en las proximidades del horno. Puede ser una salida que no está realmente a la vista para que el temporizador y adaptador de corriente (fuente) no necesitan ser vistos. Incluso puede ocultar en un armario y ejecutar una extensión blanca a ellos.

La verruga de la pared se conecta en el lado del timer que compraste.

Lo bueno de este arreglo de contador de tiempo es que el cable de conexión de la verruga de la pared al relé puede ser cable de altavoz transparente. Puede ser un medidor muy ligero por lo que es prácticamente invisible. He perforado un agujero en la parte inferior de los armarios cerca de la pared y corrió la mayor parte del interior de los armarios donde estaba fuera de la vista.

Había montado el relé dentro de un gabinete por encima del horno. Estaba muy lejos del calor del horno. He extendido los cables mediante el viejo contador de tiempo y funcionó en un rincón del armario donde estaban fuera del camino.

Al final, este temporizador de reemplazo fue una buena solución a un problema de otra manera difícil.
